應用於廠房設計

介 紹完平板電腦後，該思考的是如何將這

5 樣的工具應用在廠房設計呢？若能將擴
增實境與平板電腦結合應用，勢必能讓建廠時
所遇到的問題即時解決並且減少來往的溝通協
調時間。

6 舉例來說，工程師在建廠期間需進現場確
認系統管路配置及施工進度，若能將平板電腦
取代紙本圖面，即時的在電腦上開啟圖面與現
場施工狀況比對，再配合影像辨識結合擴增實 6
境(請參閱 新工季刊Vol.02-新象新知 擴增實
境-真實世界與虛幻資訊的結合)，將系統有衝 9. 影像辨識結合擴增實境將系統有衝突的管路結合3D物
突的管路結合3D物件進行現場管路重新配置 件進行現場管路重新配置模擬(圖片來源: http://graphics.
7 模擬，解決衝突問題。 cs.columbia.edu/projects/armar/index.htm)
再者，當發現有問題的管路配置時也能以
8
平板電腦透過視訊方式與該負責人員立即協調
處理問題。若負責人員無法與現場的工程師以
視訊方式處理問題，工程師可將現場狀況拍

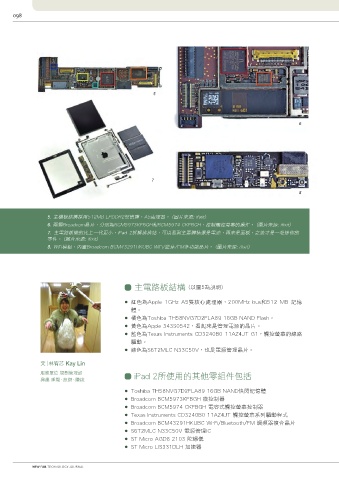

5. 主機板結構採用512MB LPDDR2記憶體，A5處理器。 (圖片來源: ifixit)
下，並且以GPS記錄所在位置，以利負責人員
6. 兩顆Broadcom晶片，分別為BCM5973KFBGH和BCM5974 CKFBGH，控制觸控螢幕的操作。 (圖片來源: ifixit)
後續處理問題時，節省進現場確認的時間。
7. 主電路板變的比上一代更小。iPad 2拆解排排站，可以看到主要體積還是電池，再來是面板，之後才是一堆迷你的
零件。 (圖片來源: ifixit)
8. WiFi模組，內置Broadcom BCM43291HKUBC WiFi/藍芽/FM多功能晶片。 (圖片來源: ifixit)
結論

平 板電腦與擴增實境在實務上的應用越來 7
越多元，除了行動上網之外，更能應用
主電路板結構 (以圖5為說明) 在工作環境與工業設備當中，從應用程式到遊
10. 即時影像結合位置標示 (圖片來源: http://
戲、工具或書籍等，都有越來越多的成功案
● 紅色為Apple 1GHz A5雙核心處理器，200MHz bus和512 MB 記憶 samsungplayer.pixnet.net/blog/post/27613388)
例。隨著資訊科技日新月異、生活高度資訊化
體。
的特性，結合新型態的科技、裝置的應用，減
● 橘色為Toshiba TH58NVG7D2FLA89 16GB NAND Flash。
少煩瑣的工作流程，提高工作效率與品質更是
● 黃色為Apple 343S0542，看起來是管理電源的晶片。
目前不可或缺的課題。新廠規劃暨專案管理部目前也正在評估與研擬建構
● 藍色為Texas Instruments CD3240B0 11AZ4JT G1，觸控螢幕的線路
移動裝置所需要基礎設施，希望明年的專案能夠順利導入，有效縮短溝通
驅動。
的時間，並提高工作的效率與品質。
● 綠色為S6T2MLC N33C50V，也是電源管理晶片。
文│林宥芯 Kay Lin
服務單位 規劃管理部 iPad 2所使用的其他零組件包括 參考文獻
興趣 睡覺、旅遊、賺錢
[1] 維基百科 http://wikipedia.tw/
● Toshiba TH58NVG7D2FLA89 16GB NAND快閃記憶體
[2] Apple http://www.apple.com/tw/
● Broadcom BCM5973KFBGH 微控制器
[3] ifixit http://www.ifixit.com/
● Broadcom BCM5974 CKFBGH 電容式觸控螢幕控制器
圖片來源 Apple
● Texas Instruments CD3240B0 11AZ4JT 觸控螢幕系列驅動程式 [3] 科學人雜誌 http://sa.ylib.com/
● Broadcom BCM43291HKUBC Wi-Fi/Bluetooth/FM 調頻器複合晶片 [4] Fusion of Industrial Drawings and Uncalibrated Images With A View
● S6T2MLC N33C50V 電源管理IC To Marker-less Calibration.
● ST Micro AGD8 2103 陀螺儀 Nassir Navab, Benedicte Bascle, Mirko Appel, and Echeyde Cubillo
● ST Micro LIS331DLH 加速器 in Siemens Corporate Research, Princeton, NJ, USA.
