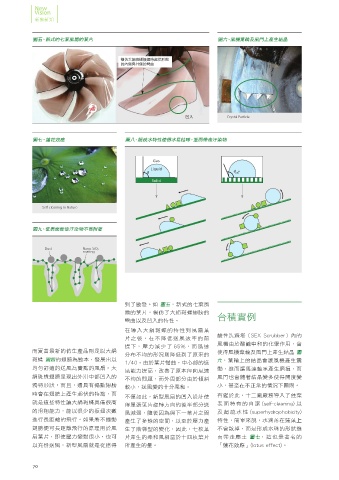

圖五、新式的七葉風扇的葉片 圖六、風機葉輪及風門上產生結晶

模仿大絹斑蝶振翅時起伏形態
的內側與外側的彎曲

凹入 Crystal Particle

圖七、蓮花效應 圖八、超疏水特性使得水易結珠，進而帶走汙染物

Gas
Liquid
θ θ *
CB
Solid

Self-cleaning in Nature

圖九、低表面能使汙染物不易附著

Dust Nano-SiO₂
coating

到了啟發。如 圖五，新式的七葉風
扇的葉片，模仿了大絹斑蝶翅膀的 台積實例
彎曲以及凹入的特性。
在導入大絹斑蝶的特性到風扇葉
酸性洗滌塔（SEX Scrubber）內的
片之後，在不降低送風效率的前
風機由於酸鹼中和的化學作用，會
提下，壓力減少了 65%，而風速
而夏普最新的仿生產品則是以大絹 使得風機葉輪及風門上產生結晶 圖
分布不均的形況則降低到了原來的
斑蝶 圖四的翅膀為範本，發展出以 六，葉輪上的結晶會讓風機產生震
1/40。由於葉片彎曲，中心部的送
均勻舒適的送風為賣點的風扇。大 動，進而讓馬達軸承產生磨損，而
風能力提高，改善了原本徑向風速
絹斑蝶翅膀呈現出外沿中部凹入的 風門也會隨著結晶變多使得開度變
不均的問題，而外周部分由於傾斜
獨特形狀，而且，還具有搧動翅膀 較小，送風變的十分柔和。 小，甚至在不正常的情況下關閉。
時會在翅膀上產生起伏的特點，而
不僅如此，新型風扇的凹入設計使 有鑑於此，十二廠廠務導入了蓮葉
就是這些特性讓大絹斑蝶具備很高 表 面 特 有 的 自 潔 (self-cleaning) 以
得單張葉片旋轉方向的後半部分送
的滑翔能力，能以很少的振翅次數 風減弱，隨後因為與下一葉片之間 及 超 疏 水 性 (superhydrophobicity)
進行長距離的飛行。如果將不搧動 產生了多餘的空間，以至於壓力產 特性，簡單來說，水滴落在蓮葉上
翅膀便可長距離飛行的原理用於風 生了階梯型的變化，因此，七枚葉 不會散掉，而是形成水珠的形狀進
扇葉片，即使壓力變動很小，也可 片產生的柔和風相當於十四枚葉片 而帶走塵土 圖七，這也是著名的
以充份送風，新型風扇就是從這得 所產生的量。 「蓮花效應」(lotus effect)。
