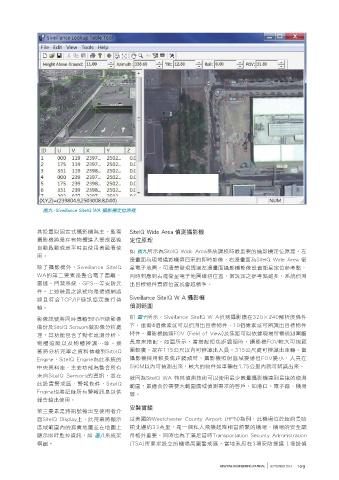

圖九、Siveillance SiteIQ WA 攝影機定位原裡

其設置以固定式攝影機為主。監看 SiteIQ Wide Area 偵測攝影機
攝影機將是在有物體進入警戒區後 定位原理
自動啟動或是平時由使用者監看使
如 圖九所示為SiteIQ Wide Area系統調校時最重要的攝影機定位原理。左
用。
邊畫面為現場攝影機傳回來的即時影像，右邊畫面為SiteIQ Wide Area 衛
除了攝影機外，Siveillance SiteIQ 星電子地圖。可清楚發現透過左邊畫面攝影機影像設置衛星定位參考點，
WA的第二要素是整合電子圍籬、 同時對應到右邊衛星電子地圖確切位置，當設定之參考點越多，系統偵測
雷達、門禁系統、GPS…等安防元 出目標物件實際位置就會越精準。
件。上述裝置之訊號均是透過網路
線且符合TCP/IP通訊協定進行傳 Siveillance SiteIQ W A 攝影機
輸。 偵測範圍
影像訊號將同時傳輸到NVR做影像 如 圖十所示，Siveillance SiteIQ W A偵測攝影機在320×240解析度條件
備份及SiteIQ Sensors做影像分析處 下，僅需4個像素就可以偵測出目標物件，10個像素就可辨識出目標物件
理，其功能包含了動作感測分析、 特性。攝影機鏡頭FOV (Field of View)及焦距可以依據現場所需偵測圍籬
物體追蹤以及物體辨識…等。接 長度來搭配。如圖所示，當搭配短焦距鏡頭時，攝影機FOV較大可視範
著將分析完畢之資料傳輸到SiteIQ 圍較廣，故在115公尺以內可辨識出人員。315公尺處可辨識出車輛。當
Engine，SiteIQ Engine為此系統的 攝影機採用較長焦距鏡頭時，攝影機照射區域變遠但FOV變小，人員在
中央資料庫，主要功能為整合所有 590M以內可偵測出來，較大的物件如車輛在1.75公里內就可辨識出來。
來自SiteIQ Sensors的資訊，並在
就因為SiteIQ WA 特殊偵測技術可以使用最少數量攝影機達到最遠的偵測
此設置警戒區、警報條件，SiteIQ
範圍，最適合於需要大範圍廣域偵測需求的客戶，如港口、電子廠、機場
Engine也將記錄所有警報訊息以供
等。
報告輸出使用。
安裝實績
第三要素是將訊號輸出至使用者介
面SiteIQ Display上，此螢幕將顯示 以美國的Westchester County Airport (HPN)為例，此機場位於紐約曼哈
區域範圍內的真實地圖並在地圖上 頓北邊約33英里，是一個私人飛機起降相當頻繁的機場，機場的安全顯
顯示即時監控資訊，如 圖八系統架 得格外重要，同時也為了滿足當時Transportation Security Administration
構圖。 (TSA)所要求設立的機場周圍警戒區，當地政府在3項安防提議（埋設偵
