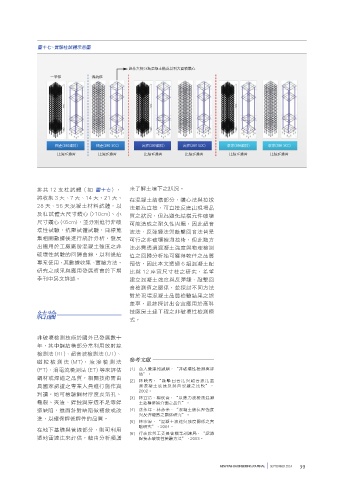

圖十七、實驗柱試體示意圖

施作大部分為混凝土構成以利大面積鑽心
一筆箍 傳統箍

國產(280細料) 國產(280 SCC) 台泥(280細料) 台泥(280 SCC) 環球(280細料) 環球(280 SCC)
比照1F澆置 比照2F澆置 比照1F澆置 比照2F澆置 比照1F澆置 比照2F澆置

排共 12 支柱試體（如 圖十七）， 來了解土壤下之狀況。
將收集 3 天、7 天、14 天、21 天、 在混凝土結構部分，鑽心法與拉拔
28 天、56 天混凝土材料試體，以 法最為直接，可直接反應出現場品
及柱試體大尺寸鑽心 (>10cm)、小 質之狀況，但為避免結構元件破壞
尺寸鑽心 (<6cm)，並分別進行非破 可能造成之耐久性問題，因此超音
壞性試驗，抗壓試體試驗，目標蒐 波法、反彈錘法與敲擊回音法皆是
集相關數據後進行統計分析，發展 可行之非破壞檢測技術，但此類方
出適用於工廠廠房混凝土強度之非 法必需透過混凝土強度與物理檢測
破壞性試驗的回歸曲線，以利後續 值之回歸分析始可獲得較佳之品質
專案使用，其數據收集、實驗方法、 預估，因此本文透過６組混凝土配
研究之成果與應用發展將會於下期 比與 12 座實尺寸柱之研究，希望
季刊中另文詳述。 建立混凝土強度與反彈錘、敲擊回
音檢測值之關係，並探討不同方法
對於現場混凝土品質檢驗結果之誤
差率，最終探討出合宜應用於高科
結論 技廠房土建工程之非破壞性檢測模
式。

非破壞檢測技術於國外已發展數十
年，其中鋼結構部分常利用放射線
檢測法 (RT)、超音波檢測法 (UT)、
磁粒檢測法 (MT)、液滲檢測法 參考文獻
(PT)、渦電流檢測法 (ET) 等來評估 [1] 台大營建知識網，“非破壞性檢測與評
估＂。
鋼材或焊道之品質，相關技術需由
[2] 林映秀，“敲擊回音法與超音波法量
具國家認證之專業人員進行施作與 測混凝土波速及斜向裂縫之比較＂，
2002。
判讀，始可檢驗鋼材厚度及氣孔、
[3] 林宜清、楊俊貴，“以應力波檢測混凝
龜裂、夾渣、銲蝕與穿透不足等銲 土結構修補介面之品質＂。
道缺陷，進而針對缺陷做補救或改 [4] 沈永年、林彥余，“混凝土版抗壓強度
與反彈錘數之關係研究＂。
進，以確保銲後銲件的品質。
[5] 林宗湶，“混凝土波速與強度關係之實
驗研究＂，2004。
在地下基礎與管線部分，則可利用
[6] 行政院勞工委員會職業訓練局，“認識
透地雷達法來評估，藉由分析頻譜 銲接非破壞性檢驗方法＂，2003。
