Page 73 - Vol.20

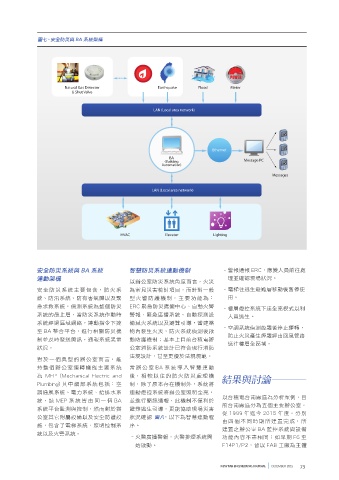

圖七、安全防災與 BA 系統架構

Natural Gas Detector Earthquake Flood Meter
& Shut Valve

LAN (Local area network)

Ethernet
BA
(Building Message PC
Automation)
Messages

LAN (Local area network)

HVAC Elevator Lighting

安全防災系統與 BA 系統 智慧防災系統連動機制 – 警報通報 ERC，應變人員前往處
連動架構 理並確認現場狀況。
以辦公室防災系統角度而言，火災
安全防災系統主要包含，防火系 為常見災害檢討項目，而針對一般 – 電梯往逃生避難層移動後暫停使
統、防汛系統、防有害氣體以及緊 型火警防護機制，主要功能為： 用。
急求救系統，偵測系統為整個防災 ERC 緊急防災應變中心、自動火警 – 樓層燈控系統下達全亮模式以利
系統的最上層，當防災系統作動時 警報、緊急廣播系統、自動探測設 人員逃生。
系統經過區域網絡，連動指令下達 備滅火系統以及避難引導，當建築
– 空調系統偵測煙霧後停止運轉，
至 BA 整合平台，進行相關防災機 物內發生火災，防火系統偵測後啟
防止火災產生煙霧經由回風管路
制並及時發送簡訊，通報系統異常 動防護機制；基本上目前台積電辦
送往樓層全區域。
狀況。 公室消防系統設計已符合現行消防
法規設計，甚至更優於法規規範。
對於一個典型的辦公室而言，維
持整個辦公室運轉機能主要系統 當辦公室 BA 系統導入智慧連動
為 MEP (Mechanical Electric and 後，相較以往的防火防災處理機 結果與討論
Plumbing) 其中細部系統包括：空 制，除了原本存在機制外，系統將
調通風系統、電力系統、給排水系 連動燈控系統將辦公室照明全亮，
以台積電台南廠區為分析案例，目
統，該 MEP 系統皆由同一個 BA 並進行簡訊通報，此機制不僅利於
前台南廠區分為五個主要辦公室，
系統平台監測與控制，然而對於辦 避難逃生引導，更能協助現場災害
從 1999 年迄今 2015 年度，分別
公室其它附屬設備以及安全防護設 狀況確認 圖八 ，以下為智慧連動程
由四個不同時期所建置完成，所
施，包含了電梯系統、照明控制系 序。
建置之辦公室 BA 監控系統與設備
統以及火警系統。
– 火警廣播警報，火警排煙系統開 功能內容不盡相同；如早期 F6 至
始啟動。 F14P1/P2，皆以 FAB 工廠為主體

NEW FAB ENGINEERING JOURNAL DECEMBER 2015 73
