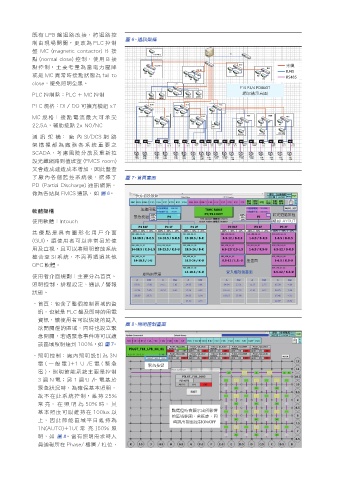

Page 80 - Vol.25

既有 LPB 盤迴路改接，將迴路控
圖 6、通訊架構
制由現場開關，更改為 PLC 控制
盤 MC (magnetic contactor) B 接
點 (normal close) 控 制， 使 用 B 接
點控制，主要考量為當電力壓降 光纖
RJ45
或是 MC 異常時接點狀態為 fail to RS485
close，避免照明全黑。
F15 P3/4 PD&LGT
PLC 控制盤：PLC + MC 控制 網架構示意圖

PLC 規格：DI / DO 可擴充模組 x7
MC 規格：接點電流最大可承受
22.5A，輔助接點 2x NO/NC
通 訊 架 構： 廠 內 SI/DCS 網 路
架構裡都為廠務各系統重要之
SCADA，考慮風險分散及重新拉
設光纖網路到值班室 (FMCS room)
又會造成建造成本增加，因此盤查
了廠內各個監控系統後，選擇了 圖 7、首頁畫面
PD (Partial Discharge) 通訊網路，
做為各站與 FMCS 通訊，如 圖6。
快速切換按鈕

軟體架構 加總用電
設定迴路排程
緊急按鈕
使用軟體：Intouch 樓層LAYOUT
其優點是具有圖形化用戶介面
(GUI)，讓使用者可以非常易於使
用及直視，且可以將照明節能系統
整合至 SI 系統，不需再透過其他
盤畫面
OPC 軟體。
登入權限後畫面
使用者介面規劃：主要分為首頁、 即時用電量
照明控制、排程設定、通訊 / 警報
狀態。
– 首頁：包含了整個控制區域的資
訊，也就是 PLC 盤及即時的用電
資訊，讓使用者可以快速的進入
圖 8、照明控制畫面
欲開關燈的區域，同時也設立緊
急開關，若遇緊急事件時可以讓
該區域照明達到 100%，如 圖7 。
– 照明控制：廠內照明設計為 3N
電(一 般 電)+1 Ｕ/E 電(緊 急 緊急按鈕
電 )，照明節能系統主要是控制
3迴N電；另1迴Ｕ/E電基於
緊急狀況時，為確保基本照明，
故不在此系統控制，維持 25%
常亮，在照明為 50% 時，其
基本照度可以維持在 100lux 以 點選燈時會顯示出所影響
的區域範圍，黃框處，同
上，因此節能區域平日維持為 時跳出視窗控制ON/OFF
1N(AUTO)+1U( 常 亮 )50% 照
明，如 圖8。當有照明需求時人
員通報所在 Phase/ 樓層 / 柱位，
