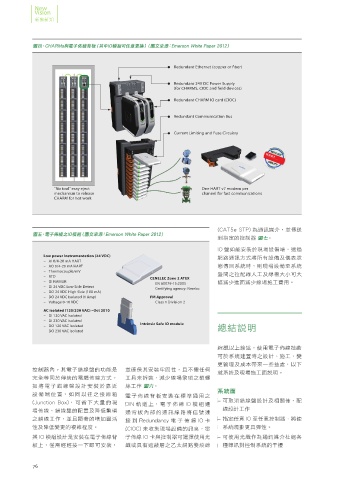

圖四、CHARMs與電子佈線背板（其中IO模組可任意更換）（圖文來源：Emerson White Paper 2012）

Redundant Ethernet (copper or ber)

Redundant 24V DC Power Supply
(for CHARMS, CIOC and eld devices)
Redundant CHARM IO card (CIOC)

Redundant Communication Bus

Current Limiting and Fuse Circuitry

“No tool” esay eject One HART v7 modem per
mechanism to release channel for fast communications
CHARM for hot work

(CAT5e STP) 為通訊媒介，並傳送
圖五、電子佈線之IO模組（圖文來源：Emerson White Paper 2012）
到指定的控制器 圖七。
IO 盤如能安裝於現場設備端，透過
Low power Instrumentation (24 VDC) 網路通訊方式將所有設備及儀表狀
– AI 0/4-20 mA HART
– AO 0/4-20 mA HART 態傳回系統時，則現場設備至系統
– Thermocouple/mV
– RTD CENELEC Zone 2 ATEX 盤間之拉配線人工及線槽大小可大
– DI NAMUR EN 60079-15:2005 幅減少進而減少線場施工費用。
– DI 24 VDC Low Side Detect Certifying agency: Nemko
– DO 24 VDC High Side (100 mA)
– DO 24 VDC Isolated (1 Amp) FM Approval
– Voltage 0-10 VDC Class 1 Division 2
AC Isolated (120/230 VAC) –Oct 2010
– DI 120 VAC Isolated
– DI 230 VAC Isolated
– DO 120 VAC Isolated Intrinsic Safe IO module 總結說明
– DO 230 VAC Isolated

綜觀以上論述，使用電子佈線技術
可於系統建置時之設計、施工、變
更管理及成本帶來一些益處，以下
控制器內。其電子錯線盤的功能是 並確保其安裝牢固性，且不需任何
就系統及現場施工面說明。
完全等同於傳統的電纜佈線方式。 工具來拆裝，減少線場繁瑣之鎖螺
如將電子錯線盤設計安裝於靠近 絲工作 圖六 。
系統面
設備端位置，如同以往之接線箱 電子佈線背板安裝在標準通用之
(Junction Box)，可省下大量的現 DIN 軌道上，電子佈線 IO 模組通 – 可取消錯線盤設計及相關佈、配
場佈線、錯線盤的配置及降低繁瑣 過背板內部的通訊線路將信號連 線設計工作
之錯線工作，並且顯著的增加靈活 接 到 Redundancy 電 子 佈 線 IO 卡 – 指定任意 IO 至任意控制器，將使
性及降低變更的複雜程度。 (CIOC) 來收集現場設備的訊息，電 系統規劃更具彈性。
其 IO 模組設計是安裝在電子佈線背 子佈線 IO 卡與控制器可選擇使用光 – 可使用光纖作為通訊媒介杜絕各
板上，僅需輕輕按一下即可安裝， 纖或具有遮蔽層之乙太網路雙絞線 種雜訊對控制系統的干擾
