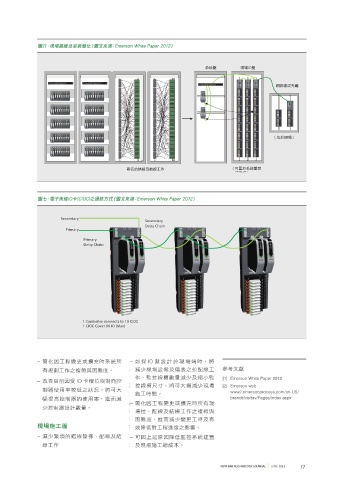

圖六、現場錯線及安裝簡化（圖文來源：Emerson White Paper 2012）
系統盤 現場IO盤
網路線或光纖
（位於現場）
兩倍的錯線及結線工作 （可置於系統盤旁
或現場）
圖七、電子佈線IO卡(CIOC)之通訊方式（圖文來源：Emerson White Paper 2012）
Secondary
Secondary
Daisy Chain
Primary
Primary
Daisy Chain
1 Controller connects to 10 CIOC
1 CIOC Cover 96 IO (Max)
– 簡化因工程變更或擴充時系統所 – 如採 IO 盤設計於現場端時，將
有規劃工作之複雜與困難度。 減少線場設備及儀表之拉配線工 參考文獻
作、監控線槽數量減少及縮小監 [1] Emerson White Paper 2012
– 改善目前因受 IO 卡槽位限制而控
控線槽尺寸。將可大幅減少現場 [2] Emerson web
制器使用率較低之狀況，將可大
施工時間。 www2.emersonprocess.com/en-US/
幅提高控制器的使用率，進而減 brands/deltav/Pages/index.aspx
– 簡化因工程變更或擴充時所有現
少控制器設計數量。
場拉、配線及結線工作之複雜與
困難度，進而減少變更工時及有
現場施工面 效降低對工程進度之影響。
– 減少繁瑣的錯線盤佈、配線及結 – 可因上述原因降低監控系統建置
線工作 及現場施工總成本。
