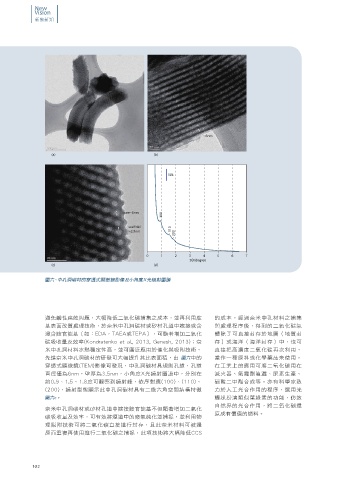

Page 104 - Vol.15
P. 104
New
Vision
新象新知
~6nm
(a) (b)
10k
pore~6nm
- 100
sca old
~3.5nm - 110
- 200
0 1 2 3 4 5 6 7
2Θ/degree
(c) (d)
圖六、中孔洞碳材的穿透式顯微鏡影像及小角度X光繞射圖譜
避免鹼性腐蝕問題，大幅降低二氧化碳捕集之成本，並再利用胺 的成本。經過奈米中孔材料之捕集
基表面改質處理技術，於奈米中孔洞碳材或矽材孔道中嫁接或含 與處理程序後，得到的二氧化碳氣
浸含胺官能基（如：EDA，TAEA或TEPA），可顯著增加二氧化 體除了可直接封存於地層（地質封
碳吸收量及效率(Kondratenko et al., 2013, Genesh, 2013)；奈 存）或海洋（海洋封存）中，也可
米中孔洞材料水熱穩定性高，並可廣泛應用於催化與吸附技術， 直接把高濃度二氧化碳再次利用，
先進奈米中孔洞碳材的研發可大幅提升其比表面積，由 圖六中的 當作一種原料或化學藥品來使用。
穿透式顯微鏡(TEM)影像可發現，中孔洞碳材具規則孔道，孔道 在工業上的應用可將二氧化碳用在
直徑僅為6nm，壁厚為3.5nm，小角度X光繞射圖譜中，分別在 滅火器、氣霧劑噴灑、尿素生產、
約0.9、1.5、1.8度可觀察到繞射峰，依序對應(100)、(110)、 碳酸二甲酯合成等。亦有科學家致
(200)，繞射型態顯示此中孔洞碳材具有二微六角空間結構特徵 力於人工光合作用的程序，選用光
圖六c。 觸媒扮演類似葉綠素的功能，仿效
自然界的光合作用，將二氧化碳還
奈米中孔洞碳材或矽材孔道中嫁接胺官能基不但顯著增加二氧化
原成有價值的燃料。
碳吸收量及效率，可有效將煙道中的廢氣純化並捕捉，並利用物
理脫附技術可將二氧化碳直接進行封存，且此奈米材料可被還
原而重複再使用進行二氧化碳之捕捉，此項技術將大幅降低CCS
102
