Page 106 - Vol.20

New
Vision
新象新知

建物工程師 建物工程師

125棟建築及 建物管理系統 A：建物(1),建物(2) 建物管理系統 B：建物(3),建物(4)
2,000,000數據資料點
設備 (1) 設備 (1)
設備 (2) 設備 (2)
24小時內可處理高達 設備 (3) 設備 (3)
500,000,000筆數據資料 設備 (4) 設備 (4)

可溝通並整合大量且不同的
協定、硬體、介面 建築物管理系統 A 建築物管理系統 B 控制面板
建物 (1) 建物 (2) 建物 (3) 建物 (4) 建物 (5)
將數據資料轉換為行(可)動資訊
既有建築管理系統平台(整合前)
園區內部建置30,000個
裝置設備來蒐集可用資訊

營運中心 建物工程師 建物工程師

以視覺化圖表(像)及趨勢報告
進行匯整分析
智慧建築方案：分析判斷作業層
資料來源：
建物管理系統 A：建物(1),建物(2) 建物管理系統 B：建物(3),建物(4)
Microsoft, 2014
設備 (1) 設備 (1)
設備 (2) 設備 (2)
設備 (3) 設備 (3)
設備 (4) 設備 (4)
於60秒內可成功修正
達48%的誤差值

導入18個月後，預測每年可減少 建築物管理系統 A 建築物管理系統 B 控制面板
6-10%的能耗
建物 (1) 建物 (2) 建物 (3) 建物 (4) 建物 (5)

每季可自動下達32,300工作指令 新建建築管理系統平台(整合後)
，有效改善並提高技術效率

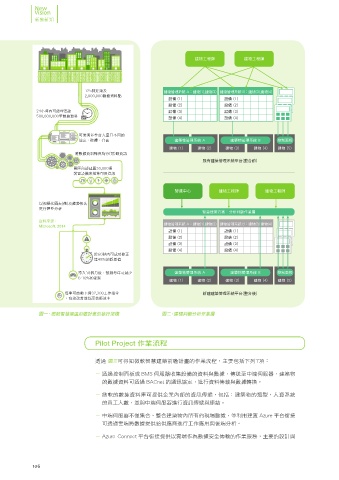

圖一、微軟智慧園區前瞻計畫的執行架構 圖二、建構判斷分析作業層

Pilot Project 作業流程

透過 圖三可得知微軟智慧建築前瞻計畫的作業流程，主要包括下列7項：
－ 透過控制面板或 BMS 伺服器收集設備的資料與數據，傳送至中端伺服器，建築物
的數據資料可透過 BACnet 的通訊協定，進行資料傳輸與數據轉換。

－ 微軟的數據資料庫可提供企業內部的資訊傳遞，包括：建築物的類型、人資系統
的員工人數，並與中端伺服器進行資訊傳遞與連結。
－ 中端伺服器不僅集合、整合建築物內所有的現場數據，並利用建置 Azure 平台銜接
可透過雲端將數據提供給供應商進行工作應用與後端分析。

－ Azure Connect 平台銜接提供以雲端作為數據安全傳輸的作業服務，主要的設計與
