Page 81 - Vol.24

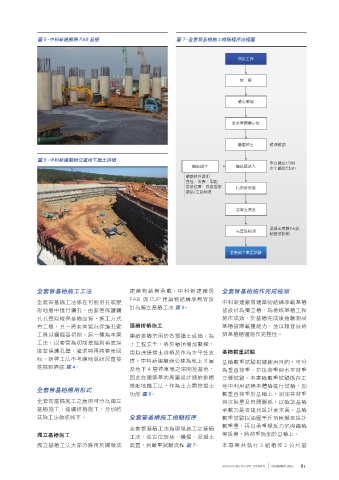

圖 5、中科新建廠房 FAB 基樁 圖 7、全套管基樁施工檢驗程序流程圖

假設工程

放 樣

樁心確認

全套管鑽機定位

鑽掘挖土 樁深確認

圖 6、中科新建廠辦公室地下擋土排樁
垂直精密1/200
鋼筋組立 鋼筋籠放入 水平偏位7.5cm
鋼筋材質證明
直徑、支數、間距
搭接位置、長度搭接 特密管安裝
箍筋/主筋焊道

混凝土澆置

混凝土養護7天後
完整性檢測
超音波檢測

基樁施工載重試驗

全套管基樁施工工法 建築物結構承載，中科新建廠房 全套管基樁施作完成檢測
FAB 與 CUP 建築物結構承載皆設
全套管基樁工法係在可能坍孔或變 中科新建廠房建築物結構承載基樁
計為獨立基樁工法 圖 5。
形地層中進行鑽孔，由套管保護鑽 皆設計為獨立樁，為檢核基樁工程
孔孔壁以確保基樁品質，施工方式 施作成效，於基樁完成後抽驗測試
有二種，其一將套管視為保護孔壁 連續排樁施工 基樁實際載重能力、並以超音波檢
工具以鑽掘器切削。另一種為本案 連續排樁常用於各類擋土設施，為 測基樁樁體施作完整性。
工法，以套管為切削挖掘到樁底深 了工程安全，將於樁頂增加繫樑，
度並保護孔壁，灌漿時再將套管回 用以連接擋土排樁及作為水平性支 基樁載重試驗
收，這種工法不考慮地質狀況直接 撐。中科新建廠辦公棟為地上 8 層 基樁載重試驗根據使用目的，可分
挖掘到樁底 圖 4。
及地下 4 層停車場之深開挖基地， 為垂直荷重，拉拔荷重與水平荷重
因此在建築基地周圍設計連續排樁 三種試驗。本案樁載重試驗係在工
搭配地錨工法，作為土方開挖擋土 地中利用結構本體樁進行試樁，加
全套管基樁應用形式
功能 圖6。 載垂直荷重於基樁上，測定其荷重
全套管基樁施工之應用可分為獨立 與沉陷量及時間關係，以確認基樁
基樁施工、連續排樁施工，分別將 承載力是否達到設計要求質。基樁
其施工法敘述如下。 全套管基樁施工檢驗程序 載重試驗以油壓千斤頂模擬至設計
載重量，再以承重樑反力架與錨樁
全套管基樁工法為現場施工之基樁
獨立基樁施工 工法，從定位放樣、鑽掘、混凝土 等設備，將荷重施加於基樁上。
獨立基樁工法大部分應用於橋墩或 澆置，到載重試驗流程 圖7 。 本專案共執行 3 組樁徑 2 公尺基

300mm FABS FACILITY JOURNAL DECEMBER 2016 81
