Page 58 - Vol.25
P. 58
Tech
Notes
技術專文

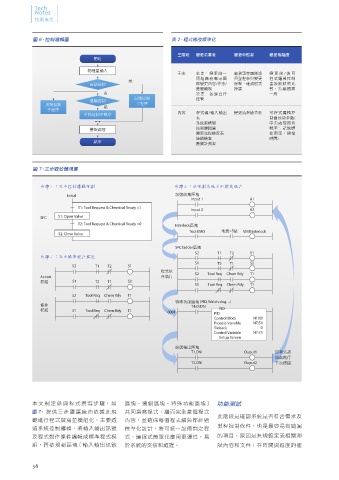

圖 6、控制邏輯圖 表 2、程式修改標準化
三階段 變更前審查 變更中監督 變更後驗證
開始
物理量輸入
手法 主要：變更前一 廠務專家團隊派 變更前 / 後可
周經廠務專家團 員全程參與變更 程式邏輯控制
是
自動控制 隊變更內容/作法/ 過程，確認照表 器效能狀態比
應變機制 操課 對，持續觀察
否 次要：各課自行 一周
自動控制 控管
遠端控制
現場控制 是 子程序
子程序
手動控制子程序 內容 程式碼/輸入輸出 變更流程檢查表 可程式邏輯控
表 制器效能參數(
系統架構圖 中央處理器負
警報處理 控制邏輯圖 載率、記憶體
變更流程檢查表 使用率、掃描
連鎖檢查 時間)
結束 應變計劃書
圖 7、三步驟軟體規畫
步驟一：完成控制邏輯規劃 步驟三：依規劃區塊共同撰寫程式
Initial 訊號收集區塊
Input 1 A1
T1: Tool Request & Chemical Ready =1
Input 2 A2
SFC S1: Open Valve
T2: Tool Request & Chemical Ready =0 Interlock區塊
Tool EMO 地震>5級 VMB interlock
S2: Close Valve
SFC ladder區塊
S2 T1 T2 S1
步驟二：完成標準程式模組
S1 T2 T1 S2
S2 T1 T2 S1
程式依 S2 Tool Req Chem Rdy T1
Action 序執行
模組 S1 T2 T1 S2
S1 Tool Req Chem Rdy T1
S2 Tool Req Chem Rdy T1
特殊功能區塊 (PID, Watch dog…)
條件 T4:O/DN
模組 S1 Tool Req Chem Rdy T1 0001 PID PID
Control Block N10:0
Process Variable N7:54
Tieback 0
Control Variable N7:75
Setup Screen
訊號輸出區塊
T1.DN Ouput1 回程式起
始處進行
T2.DN Ouput2 下次掃描
本文制定參與程式撰寫步驟，如 區塊、連鎖區塊、特殊功能區塊 ) 功能測試
圖7 ，提供三步驟讓廠商依據此規 共同撰寫程式，繼而完全掌握程式
此階段是確認系統是否符合需求及
範進行程式撰寫並模組化，主要透 內容，並確保每個程式細節都經過
製程控制條件，也是最容易有遺漏
過系統控制邏輯，將輸入輸出訊號 標準化設計，將可統一設備間之程
及程式動作條件編輯成標準程式模 式，讓程式簡單化應用更彈性，易 的項目，原因是無規範定義相關測
組，再依規劃區塊 ( 輸入輸出訊號 於系統的交接和維護。 試內容和文件；在時間與進度的催
