Page 59 - Vol.25
P. 59

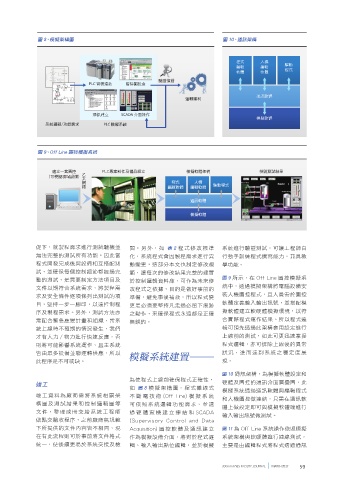

圖 8、模擬架構圖 圖 10、通訊架構
程式 人機
編輯 編輯 驅動
軟體 軟體 程式
驗證偵錯
PLC 實機連結 階梯圖檢查
通訊軟體
運轉順利
通訊建立 SCADA 介面操作
模擬軟體
系統邏輯/功能需求 PLC 模擬系統
圖 9、Off Line 圖控模擬系統
乙 太網路
建立一套圖控 PLC專案料件及備品組立 模擬軟體架構 檢驗測試結果
(可模擬現場設備)
程式 人機
編輯軟體 編輯軟體 驅動程式
通訊軟體
模擬軟體
促下，就製程需求進行測試驗機並 閱。另外，如 表2 程式修改標準 系統進行驗證測試，可讓工程師自
無法完整的測試所有功能。因此當 化，系統程式會因製程需求進行異 行動手訓練程式撰寫能力，兼具教
程式開發完成後與設備相互搭配測 動變更，這部分本文也制定修改規 學功能。
試，並確保每個控制細節都經過完 範，讓每次的修改結果完整的建置
整的測試，是需要制定方法項目及 於控制邏輯資料庫，可作為未來修 圖9 所示，在 Off Line 圖控模擬系
文件以期符合系統需求，將製程需 改程式之依據，目的是做好事前的 統中，透過模擬架構將電腦設備安
求及安全條件逐項條列出測試的項 準備，避免事後補救，所以程式變 裝人機圖控程式，且人員需於圖控
目，堅持一步一腳印，以達控制程 更是必須要堅持凡走過必留下痕跡 軟體定義輸入輸出訊號，並搭配模
序及製程需求。另外，測試方法亦 之動作，來確保程式永遠都是正確 擬軟體建立軟硬體模擬環境，以符
需配合緊急應變計畫和組織，當系 無誤的。 合實際程式運作結果。所以程式邏
統上線時不預期的情況發生，我們 輯可預先透過此架構套用設定進行
才有人力 / 物力進行快速反應，否 上線前的測試，如此可更迅速掌握
則將可能影響系統運作，且主系統 程式邏輯，亦可排除上線後的異常
皆由眾多設備並聯運轉供應，所以 模擬系統建置 狀況，進而達到系統之穩定度展
此程序是不可或缺。 現。
圖 10 通訊架構，為模擬軟體設定和
為使程式上線前確保程式正確性，
竣工 硬體及圖控的通訊介面層疊圖，此
如 圖 8 模擬架構圖，程式離線式
模擬系統透過通訊軟體與編輯程式
竣工資料為廠商需將系統相關架 不 斷 電 技 術 (Off Line) 模 擬 系 統
和人機圖控做連結，只需在通訊軟
構圖及測試結果和控制邏輯圖等 可依照系統邏輯功能需求，並透 體上做設定即可與模擬軟體端進行
文件，整理成冊交給系統工程師 過硬體實機建立連結和 SCADA
輸入輸出訊號做測試。
做點交驗收程序，之前廠商無規範 (Supervisory Control and Data
下所提供的文件內容皆不相同，現 Acquisition) 圖 控 軟 體 及 通 訊 建 立 圖 11 為 Off Line 系統操作依照模擬
在有此流程則可於事前將文件格式 作為模擬設備介面，將對於程式邏 系統架構與軟硬體進行連線測試，
統一，使後續更易於系統交接及檢 輯、輸入輸出點位編輯，並於模擬 主要是由編輯程式將程式透過通訊
