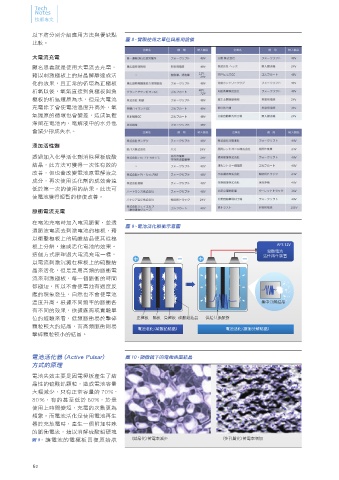

Page 62 - Vol.29
P. 62
Tech
Notes
技術專文
以下將分別介紹應用方法與優缺點
圖 8、實際使用之單位與應用設備
比較。
大電流充電
顧名思義就是使用大電流去充電，
藉以刺激極板上的結晶解離達成活
化的效果，且正常的循環為正極板
析氧以後，氧氣直接到負極板與負
極板的析氫還原為水，但是大電流
充電除了會使電池溫度升高外，氧
氣還原的循環也會變差，造成氣體
滯留在電池內，電解液中的水分也
會減少形成失水。
添加活性劑
透過加入化學活化劑消除極板硫酸
結晶，此方法可獲得一次性有效的
改善，但也會改變電池原電解液之
成分，再次使用活化劑的成效會遠
低於第一次的使用的結果。此法可
使電池獲得短暫的修復改善。
脈衝電流充電
在電池充電時加入電流脈衝，並透
圖 9、電池活化脈衝示意圖
過脈波電流去刺激電池的極板，藉
以衝擊極板上的硫酸結晶使其從極
APS 12V
板上分解，達成活化電池的效果。
鉛酸電池
這個方式原理跟大電流充電一樣， 活性再生裝置
以電流刺激沉澱在極板上的硫酸結
晶來活化，但是是用高頻的脈衝電
流來刺激極板，每一個脈衝的時間
都極短，所以不會使電池有過度反
應的現象發生，自然也不會使電池
溫度升高。根據不同頻率的脈衝各 集中分解結晶
有不同的效果，依據廠商或實驗單
位的經驗來看，低頻脈衝易於擊碎 正極板 隔板 負極板 硫酸鉛結晶 供給共振脈衝
顆粒較大的結晶，而高頻脈衝則易
電池老化 硫酸鉛結晶 電池活化 脈衝分解結晶
擊碎顆粒較小的結晶。
電池活化器 (Active Pulsar) 圖 10、顯微鏡下的電極表面結晶
方式的原理
電池失效主要是因電極板產生了結
晶性的硫酸鉛顆粒，造成電池容量
大幅減少，只有正常容量的 70％ -
80％，有的甚至低於 60%，於是
使用上時間變短，充電的次數更為
頻繁。而電池活化是使用電池再生
器於充放電時，產生一個附加特殊
的脈衝電流，藉以消解硫酸鉛硬塊
圖9，讓電池的電極板回復原始狀 (結晶化)蓄電率減少 (多孔質化)蓄電率增加
62
