Page 68 - Vol.29

Tech
Notes
技術專文

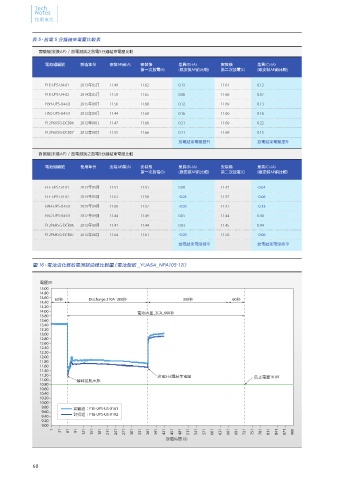

表 5、放電 5 分鐘結束電壓比較表

實驗組(安裝AP) / 放電測試之放電5分鐘結束電壓比較

電池組編號 製造年份 安裝AP前(A) 安裝後 差異(B)-(A) 安裝後 差異(C)-(A)
第一次放電(B) (跟安裝AP前比較) 第二次放電(C) (跟安裝AP前比較)

F1E-UPS-U4-01 2013年05月 11.49 11.62 0.13 11.61 0.12
F1E-UPS-U4-02 2014年05月 11.59 11.65 0.06 11.66 0.07
H5H-UPS-U4-03 2015年09月 11.56 11.68 0.12 11.69 0.13
H5G-UPS-U4-01 2012年09月 11.44 11.60 0.16 11.60 0.16
F12P6H5G-DCB06 2012年08月 11.47 11.68 0.21 11.69 0.22
F12P6H5G-DCB07 2012年08月 11.55 11.66 0.11 11.69 0.15

放電結束電壓提升 放電結束電壓提升
對照組(未裝AP) / 放電測試之放電5分鐘結束電壓比較

電池組編號 使用年份 安裝AP前(A) 安裝後 差異(B)-(A) 安裝後 差異(C)-(A)
第一次放電(B) (跟安裝AP前比較) 第二次放電(C) (跟安裝AP前比較)

F1E-UPS-U4-01 2013年05月 11.51 11.51 0.00 11.47 -0.04

F1E-UPS-U4-02 2014年05月 11.63 11.58 -0.05 11.57 -0.06
H5H-UPS-U4-03 2015年09月 11.60 11.57 -0.03 11.47 -0.13
H5G-UPS-U4-01 2012年09月 11.44 11.49 0.05 11.44 0.00
F12P6H5G-DCB06 2012年08月 11.41 11.44 0.03 11.45 0.04
F12P6H5G-DCB07 2012年08月 11.64 11.61 -0.03 11.58 -0.06
放電結束電壓持平 放電結束電壓持平

圖 16、電池活化器放電測試曲線比較圖（電池型號 _YUASA_NPA105-12I）

電壓(V)
15.00
14.80
14.60 60秒 Discharge 210A_300秒 300秒 60秒
14.40
14.20
14.00 電池容量_2CA_660秒
13.80
13.60
13.40
13.20
13.00
12.80
12.60
12.40
12.20
12.00
11.80
11.60
11.40
11.20 放電5分鐘結束電壓 截止電壓10.8V
11.00 瞬時低點電壓
10.80
10.60
10.40
10.20
10.00
9.80 實驗組：F1E-UPS-US-01#1
9.60
9.40 對照組：F1E-UPS-US-01#2
9.20
9.00
1
31 61 91 121 151 181 211 241 271 301 331 361 391 421 451 481 511 541 571 601 631 661 691 721 751 781 811 841 871 900
放電時間 (S)
