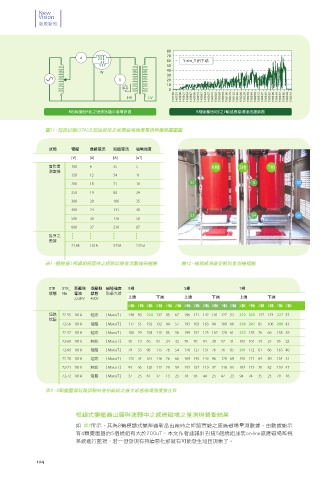

Page 104 - Vol.34

New
Vision
新象新知

80
A 70
60 Y-abs_T 相下端
50
40
W
30
V 20
10
A2 0
14:57:38 14:57:51 14:58:06 14:58:21 14:58:34 14:58:47 14:59:00 14:59:13 14:59:31 14:59:44 14:59:57 15:00:10 15:00:23 15:00:38 15:00:53 15:01:06 15:01:19 15:01:32 15:01:46 15:02:04 15:02:20 15:02:33 15:02:46 15:02:59 15:03:12 15:03:27 15:03:40 15:03:53 15:04:06 15:04:24 15:04:37 15:04:50 15:05:03 15:05:16
HV LV

R相線圈短8匝之短路試驗示意電路圖 R相線圈短8匝之Y軸感應磁場強度趨勢圖

圖11、短路試驗(37A)之短匝狀態之感應磁場強度電路與趨勢圖圖圖

狀態 電壓 負載電流 短匝電流 磁場強度
[V] [A] [A] [uT]
實際量 100 6 35 5 R相 S相 T相
測數據
150 12 54 11
200 18 71 18 S1 S S5
250 19 88 24
300 20 106 35
400 24 141 40
S2 S4 S6
500 30 176 58
600 37 210 87
推算之
數據
22.8K 101A 573A 237uT

表1、變壓器T相繞組短匝時之短路試驗量測數據表圖圖 圖12、磁場感測器安裝與量測機構圖

XTR XTR_ 高壓側 低壓側 磁場強度 R相 S相 T相
狀態 No 電流 狀態 取最大值
22.8KV 490V 上端 下端 上端 下端 上端 下端
X軸 Y軸 Z軸 X軸 Y軸 Z軸 X軸 Y軸 Z軸 X軸 Y軸 Z軸 X軸 Y軸 Z軸 X軸 Y軸 Z軸
短路 72-55 101A 短路 [ Max:uT ] 148 50 224 137 85 67 196 171 142 101 127 53 322 323 127 174 227 57
試驗
72-56 101A 短路 [ Max:uT ] 117 35 192 132 94 57 193 163 163 94 109 68 256 207 85 106 208 43
72-57 101A 短路 [ Max:uT ] 100 29 158 115 85 56 199 152 125 102 120 61 252 178 76 60 158 39
72-68 101A 短路 [ Max:uT ] 30 19 56 53 24 32 78 70 54 30 57 31 103 101 39 23 85 22
72-69 101A 短路 [ Max:uT ] 79 33 98 115 76 54 176 127 131 76 76 65 201 172 61 66 163 40
72-70 101A 短路 [ Max:uT ] 125 34 161 116 76 66 169 145 143 96 120 69 193 171 64 89 154 31
72-71 101A 短路 [ Max:uT ] 94 36 128 117 78 59 197 157 119 97 118 85 187 173 70 82 159 47
72-72 101A 短路 [ Max:uT ] 37 25 61 37 13 25 78 58 44 25 47 23 94 74 35 23 79 16

表2、8顆變壓器短路試驗時各相繞組之最大感應磁場強度整合表

模鑄式變壓器出廠與運轉中之感應磁場之量測與普查結果

如 表2所示，其為8顆模鑄式變壓器新品出廠時之短路實驗之感應磁場量測數據，由數據顯示
有4顆變壓器的5個繞組有大於200uT，本文作者建議針對這5個繞組加裝on-line感應磁場監視
系統進行監視，若一但發現有持續惡化那就有可能發生短匝現象了。

104
