400
350
300
250
200
150
100
50
0
14:34:19 14:34:49 14:35:19 14:35:49 14:36:19 14:36:57 14:37:33 14:38:03 14:38:33 14:39:03 14:39:45 14:40:23 14:40:53 14:41:23 14:41:53 14:42:26 14:43:03 14:43:33 14:44:03 14:44:33 14:45:03 14:45:38 14:46:19 14;46:49 14:47:19 14:47:49 14:48:19 14:49:03 14:49:34 14:50:04 14:50:34 14:51:04 14:51:34 14:52:06

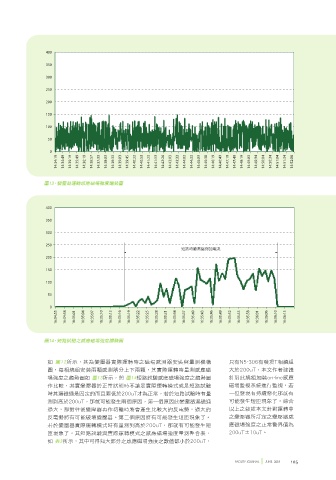

圖13、變壓器運轉感應磁場強度趨勢圖
400
350
300
250
短路時驗高壓側加電流
200
150
100
50
0
16:34:55 16:34:58 16:35:01 16:35:04 16:35:07 16:35:10 16:35:13 16:35:16 16:35:19 16:35:22 16:35:25 16:35:28 16:35:31 16:35:34 16:35:37 16:35:40 16:35:43 16:35:46 16:35:49 16:35:52 16:35:55 16:35:58 16:36:01 16:36:06 16:36:10 16:36:15
圖14、短路試驗之感應磁場強度趨勢圖
如 圖12所示，其為變壓器實際運轉時之磁場感測器安裝與量測機構 只有N5-306有發現T相繞組
圖，每相繞組安裝兩顆感測器分上下兩顆，其實際運轉時量測感應磁 大於200uT，本文作者建議
場強度之趨勢圖如 圖13所示，與 圖14短路試驗感應磁場強度之趨勢圖 針對此繞組加裝on-line感應
作比較，其實變壓器於正常狀態時不論是實際運轉模式或是短路試驗 磁場監視系統進行監視，若
時其漏磁通是固定的而且要低於200uT才為正常，若於短路試驗時有量 一但發現有持續惡化那就有
測到高於200uT，那就可能發生兩個原因，第一個原因此變壓器漏磁通 可能發生短匝現象了。綜合
過大，那對往後變壓器再作切離時將會產生比較大的反電勢，過大的 以上之敘述本文針對運轉中
反電勢將有可能破壞變壓器。第二個原因將有可能發生短匝現象了。 之變壓器所訂定之變壓器感
若於變壓器實際運轉模式時有量測到高於200uT，那就有可能發生短 應磁場強度之正常警界值為
匝現象了。其短路試驗與實際運轉模式之感應磁場強度量測整合表， 200uT±10uT。
如 表3所示，其中可得知大部分之感應磁場強度之數值都小於200uT，
