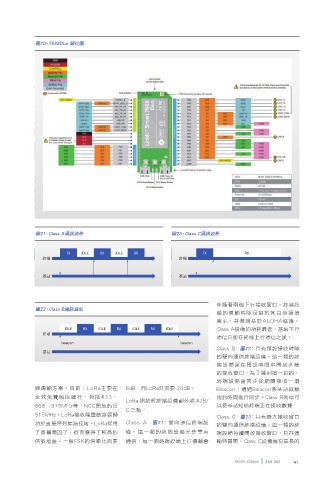

圖20、7688Duo 腳位圖
圖21、Class A通訊波形 圖23、Class C通訊波形
TX IDLE RX IDLE RX TX RX
終端 終端
基站 基站
伴隨著兩個下行接收窗口。終端設
圖22、Class B通訊波形
備的傳輸時隙是基於其自身通信
需求，其微調基於ALOHA協議。
IDLE RX IDLE RX IDLE RX IDLE Class A設備的功耗最低，基站下行
終端
通信只能在終端上行通信之後。
beacon beacon
Class B 圖22：具有預設接收時隙
基站
的雙向通信終端設備。這一類的終
端設備會在預設時間中開放多餘
的接收窗口，為了達到這一目的，
終端設備會同步從網關接收一個
線傳輸方案。目前，LoRa主要在 8dB，而LoRa只需要-20dB。 Beacon，通過Beacon將基站與模
全球免費頻段運行，包括433、 塊的時間進行同步。Class B終端可
LoRa 網絡將終端設備劃分成 A/B/
868、915MHz等，NCC開放的是 以使基站知道終端正在接收數據
C 三類：
915MHz。LoRa接收端靈敏度要歸 Class C 圖23 ：具有最大接收窗口
功於直接序列擴頻技術。LoRa採用 Class A 圖21 ：雙向通信終端設 的雙向通信終端設備。這一類的終
了高擴頻因子，從而獲得了較高的 備。這一類的終端設備允許雙向 端設備持續開放接收窗口，只在傳
信號增益。一般FSK的信噪比需要 通信，每一個終端設備上行傳輸會 輸時關閉。Class C設備擁有最長的
