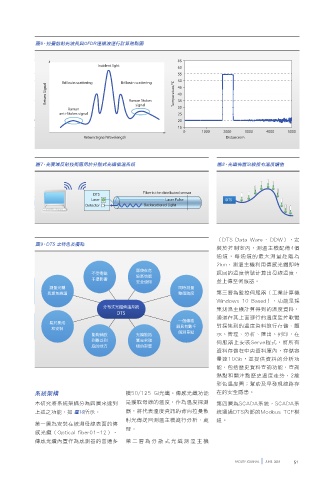

圖6、拉曼散射光波長與OFDR連續波運行計算熱點圖
65
Incident light 60
55
Brillouin scattering Brillouin scattering 50
Return Signal Raman Stokes Temperature/°C 40
45
35
Raman signal 30
anti-Stokes signal 25
20
15
0 1000 2000 3000 4000 5000
Return Signal Wavelength Distance/m
圖7、光實域反射技術應用於分散式光纖偵溫系統 圖8、光纖佈置沿線接有溫度讀值
DTS Fiber is the distributed sensor
Laser Laser Pulse DTS
Detector Backscattered Light
（DTS Data Ware - DDW），安
圖9、DTS 之特色及優點
裝於控制室內，測溫主機配備4個
通道，每通道的最大測量距離為
2km，測溫主機利用傳感光纖即時
即使在危
不受電磁 返回的溫度信號計算出母線溫度，
險區也能
干擾影響
安全使用 並上傳至伺服器。
測量光纜 同時測量
長期免維護 整個跨度 第三層為監控伺服器（工業計算機
Windows 10 Based），功能是採
分布式光纖偵溫系統 集測溫主機計算得到的溫度資料，
DTS
通過在其上面運行的溫度監控軟體
一個傳感
易於集成 對採集到的溫度資料進行存儲、顯
和安裝 器具有數千
個測量點
能夠鋪設 光纜能抵 示、管理、分析、匯出、列印，在
到難以到 禦惡劣環
伺服器上安裝Serve程式，將所有
底的地方 境的影響
資料存儲在中央資料庫內，存儲容
量達10Gb，並提供資料的分析功
能，包括歷史資料查詢功能，查詢
熱點和關注點歷史溫度走勢，2維
彩色溫度圖；幫助及早發現線路存
系統架構 模50/125 GI光纖。傳感光纖功能 在的安全隱患。
本研究將系統架構分為四層來達到 是獲取母線的溫度，作為溫度探測 第四層為SCADA系統，SCADA系
上述之功能，如 圖10所示。 器，將代表溫度資訊的背向拉曼散 統通過DTS內部的Modbus TCP模
射光傳送回測溫主機進行分析、處 組。
第一層為安裝在被測母線表面的傳
理。
感光纜（Optical fiber01~12），
傳感光纜內置作為感測器的普通多 第二層為分散式光纖測溫主機
