Page 52 - Vol.34

Tech
Notes
技術專文

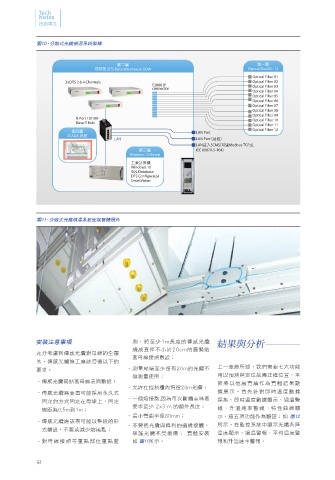

圖10、分散式光纖偵溫系統架構

第二層 第一層
控制室 DTS Data Warehouse-DDW Optical fiber01~12
Optical Fiber 01
3×DTS 2 & 4 Channels Optical Fiber 02
E2000 8° Optical Fiber 03
connector
Optical Fiber 04
Optical Fiber 05
Optical Fiber 06
Optical Fiber 07
Optical Fiber 08
Optical Fiber 09
8 Port 10/100-
8 Port 10/100- Optical Fiber 10
Base-T Hub
Optical Fiber 11
Optical Fiber 12
第四層 LAN Port
SCADA 系統
LAN LAN Port (遠程)
LAN接入SCMS(可選Modbus TCP或
第三層 IEC 60870-5-104)
Windows 10 Based
工業計算機
Windows 10
SQL Database
DTS Configurator
SmartVision

圖11、分散式光纖偵溫系統安裝實體照片

安裝注意事項 測，將至少1m長度的傳感光纜 結果與分析
繞成直徑不小於20cm的圓緊貼
充分考慮到傳感光纜對母線的全覆
著母線接頭敷設；
蓋，傳感光纜施工應該遵循以下的
要求。 – 測量尾端至少留有20m的光纜不 上一章節所述，我們需要七大功能
做測量使用； 用以預測與定位故障正確位置，本
– 傳感光纜緊貼著母線表面敷設； 節將以他廠實績作為實體結果數
– 允許在控制櫃內預留20m光纜；
– 傳感光纜需要盡可能採用永久式 據展示。首先針對即時溫度數據
– 一個熔接點,因為每次斷纖意味著
固定的方式固定在母線上，固定 採集、即時溫度數據顯示、過溫警
要求至少 2x3 m 的額外長度；
間距為0.5m到1m； 報、升溫速率警報、特性曲線顯
– 最小彎曲半徑80mm； 示，這五項功能作為驗證；如 圖12
– 傳感光纜應該盡可能以整段的形
– 不要把光纜與鋒利的邊緣接觸， 所示，在監控系統中顯示光纖各區
式鋪設，不要或減少熔接點；
保護光纜不受損傷； 實體安裝 溫度顯示、過溫警報、平均溫度警
– 對母線接頭等重點部位重點監 如 圖11所示。 報和升溫速率警報。
