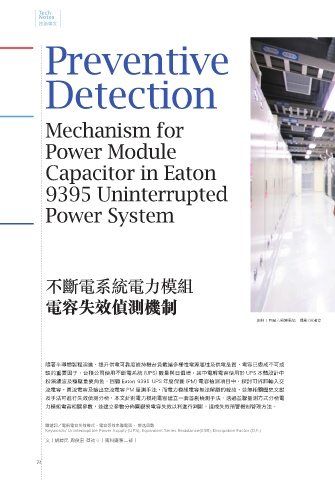

Page 72 - Vol.34
P. 72
Tech
Notes
技術專文
Preventive
Detection
Mechanism for
Power Module
Capacitor in Eaton
9395 Uninterrupted
Power System
不斷電系統電力模組
電容失效偵測機制
南科十四廠六期變電站 攝影/洪湘寧
隨著半導體製程演進，提升供電可靠度維持機台負載端多樣性電源屬性及供電品質，電容已變成不可或
缺的重要因子，台積公司使用不斷電系統 (UPS) 數量與日俱增，其中電解電容使用於 UPS 本體設計中
扮演濾波及穩壓重要角色，回顧 Eaton 9395 UPS 年度保養 (PM) 電容檢測項目中，探討可拆卸輸入交
流電容，直流電容及輸出交流電容 PM 量測手法，而電力模組電容無法解離的緣故，並無相關歷史文獻
及手法可進行失效偵測分析，本文針對電力模組電容建立一套首創檢測手法，透過並聯量測方式分析電
力模組電容相關參數，並建立參數分佈圖觀察電容失效以利進行判斷，達成失效預警機制管理方法。
關鍵詞／電解電容失效模式、電容等效串聯電阻、 散逸因數
Keywords/ Uninterruptible Power Supply (UPS), Equivalent Series Resistance(ESR), Dissipation Factor (D.F.)
文│胡緯民 周俊宏 蔡祐立│南科廠務三部│
72
