Page 84 - Vol.34

Tech
Notes
技術專文

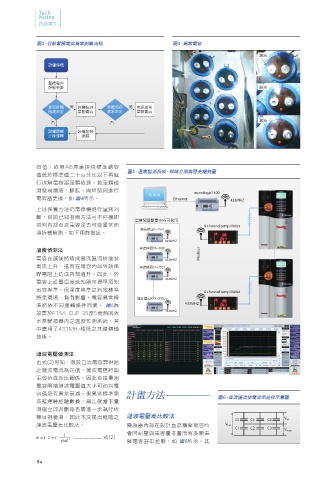

圖3、目前電解電容異常判斷流程 圖4、異常電容

漏液
設備停機

量總電容
靜態參數 漏液

是否拆機 是 拆機檢測 單顆電容 是 更換異常
檢測判定 單顆電容 異常判定 單顆電容
漏液
否 否
設備開機 設備組裝
上線運轉 復歸

容值，依照AB原廠提供標準總容
圖5、溫度監測系統、即時介面與歷史趨勢圖
值低於標準值二十百分比以下再進
行拆解電容器單顆檢測。若單顆檢
測發現漏液、膨脹、開短路則進行 micrologix1400
micrologix1400
SCADA
電容器更換，如 圖4所示。 Ethernet 433MHZ
433MHZ
上述保養方法仍需停機進行量測判
斷，目前已知有兩方法可不停機即
當變頻器數量多時可採用
初判內部直流電容是否可能異常而 6 channel temp Meter
6 channel temp Meter
連接錶頭1~15台 台
須拆機檢測，如下兩節描述。
433MHZ
台
溫度偵測法 連接錶頭16~30台 Modbus
電容衰減後將造成直流匯流排漣波 433MHZ …………….
電流上升，進而在電容內部等效串 連接錶頭31~45台台
…………….
…………….
聯電阻上造成內部溫升。因此，於
433MHZ
電容上設置溫度感知器可提早預知
電容異常。但溫度異常之判定標準 ……………. 6 channel temp Meter
6 channel temp Meter
將受環境、負載影響，電容異常標 連接錶頭XXX~XXX台 台
…………….
433MHZ
準將依不同運轉條件而異。 圖5為 433MHZ
433MHZ
設置於F15A CUP 35度5號熱回收
水泵變頻器內之溫度監測系統，其
中應用了433MHz頻段之無線傳輸
技術。

漣波電壓偵測法
由式(2)可知，假設直流電容需供給
之漣波電流為定值，漣波電壓將與
電容值成反比關係。因此直接量測
電容兩端漣波電壓值大小可初判電
容值是否異常衰減。但異常標準需 計畫方法 圖6、直流匯流排電容串並接示意圖
憑藉運轉經驗數據，無法就當下量
測值立即判斷是否需進一步執行拆
機目視檢測，因此本文提出進階之 漣波電壓差比較法
C4 C5 C6 V up
漣波電壓差比較法。 變頻器內部在設計直流穩壓電容時 V bus
C1 C2 C3
會因耐壓與電容量考量而將多顆電 V down
.........................式(2)
解電容器串並聯，如 圖6所示。其

84
