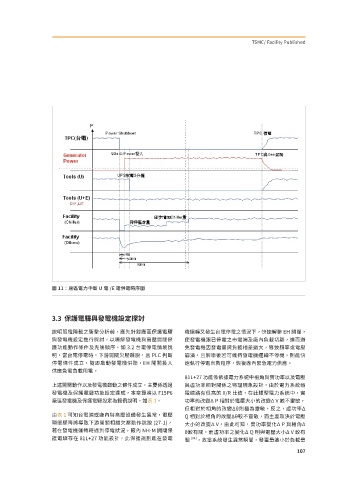

圖 11：廠區電力中斷 U 電 /E 電供電時序圖
3.3 保護電驛與發電機設定探討
說明限電降載之衝擊分析前，應先針對廠區保護電驛 機運轉又發生台電停電之情況下，快速解聯 EH 開關，
與發電機設定進行探討，以瞭解發電機與高壓開關保 使發電機跟已停電之市電端及廠內負載切離，進而避
護功能動作條件及先後順序，如 3.2 台電停電情境說 免發電機因發電量與負載相差過大，導致頻率或電壓
明，當台電停電時，下游開關欠壓跳脫，且 PLC 判斷 崩潰，且解聯後若可維持發電機運轉不停機，則能快
停電條件成立，隨即啟動發電機併聯，EH 開關投入 速執行停電自救程序，恢復廠內緊急電力供應。
供應急電負載用電。
81L+27 功能係依據電力系統中相角與實功率以及電壓
上述開關動作以及發電機啟動之條件成立，主要係透過 與虛功率相對關係之物理現象設計，由於電力系統輸
發電機及保護電驛功能設定達成，本章節將以 F15P6 電線路有很高的 X/R 比值，在此類型電力系統中，實
廠區發電機及保護電驛設定為範例說明，如表1。 功率的改變Δ P 相對於電壓大小的改變Δ V 較不靈敏，
但相對於相角的改變Δθ則極為靈敏，反之，虛功率Δ
由表1 可知台電端或廠內特高壓設備發生異常，電壓
Q 相對於相角的改變Δθ較不靈敏，而主要取決於電壓
瞬間驟降將導致下游開關相繼欠壓動作跳脫 (27-1)，
大小的改變Δ V，由此可知，實功率變化Δ P 與相角Δ
若在發電機運轉時遇到停電狀況，廠內 NH-M 開關保
θ較有關，而虛功率之變化Δ Q 則與電壓大小Δ V 較有
護電驛存在 81L+27 功能設計，此保護規劃能在發電 [04]
關 ，故當系統發生異常瞬間，發電量遠小於負載量
���
