VOL.50 廠務季刊 限電降載時台電停電之衝擊分析探討

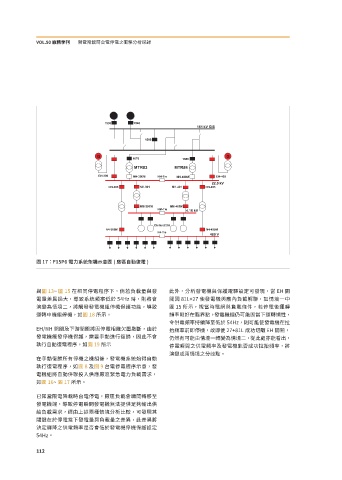

圖 17：F15P6 電力系統架構示意圖 ( 廠區自動復電 )

與圖 13~ 圖 15 在相同停電程序下，倘若負載量與發 此外，分析發電機與保護電驛設定可發現，當 EH 開
電量差異過大，導致系統頻率低於 54Hz 時，則將會 關因 81L+27 使發電機與廠內負載解聯，如情境一中
演變為情境二，將觸發發電機組停機保護功能，導致 圖 15 所示，視當時電網與負載條件，若停電後運轉
運轉中機組停機，如圖 18 所示。 頻率剛好在臨界點，發電機組仍可能因當下運轉慣性，
令供電頻率持續降至低於 54Hz，則可能使發電機在拉
EH/NH 開關及下游開關將因停電相繼欠壓啟斷，由於 抬頻率前即停機，故即便 27+81L 成功切離 EH 開關，
發電機觸發停機保護，需要手動進行復歸，因此不會 仍然有可能由情境一轉變為情境二，從此處亦能看出，
執行自動復電程序，如圖 19 所示 停電瞬間之供電頻率及發電機能否成功拉抬頻率，將
演變成兩情境之分歧點。
在手動復歸所有停機之機組後，發電機系統始得自動
執行復電程序，如圖8 及圖9 台電停電程序示意，發
電機組將自動併聯投入供應廠區緊急電力負載需求，
如圖 16~ 圖 17 所示。

已知當限電降載時台電停電，廠區負載會瞬間轉移至
發電機端，導致停電瞬間發電機無法提供足夠輸出供
給負載需求，經由上述兩種情境分析比較，可發現其
關鍵在於停電當下發電量與負載量之差異，此差異將
決定驟降之供電頻率是否會低於發電機停機保護設定
54Hz。

���
