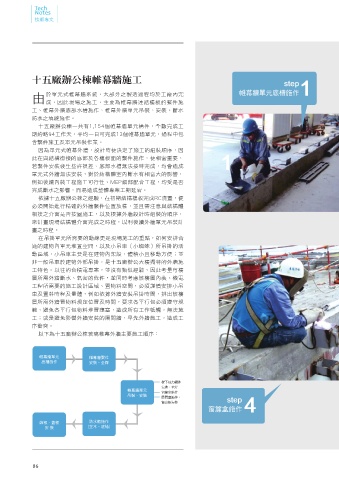

十五廠辦公棟帷幕牆施工 帷幕牆單元底槽施作1
step
由 於單元式帷幕牆系統，大部分之製造過程均於工廠內完
成，因此現場之施工，主要為帷幕牆連結樓板的繫件施
工、帷幕外牆底部水槽施作、帷幕外牆單元吊裝、安裝、斷水
防水之填縫施作。
十五廠辦公棟一共有1,154個帷幕牆單元構件，全數完成工
期約略94工作天，平均一日可完成13個帷幕牆單元，過程中包
含繫件施工及單元吊裝作業。
因為單元式帷幕外牆，設計時便決定了施工的組裝順序，因
此在與結構銜接的底部及各樓板面的繫件施作，便相當重要， 1
若繫件安裝發生些許誤差、底部水槽無法按時完成，均會造成
單元式外牆無法安裝，對於結構體室內斷水有相當大的影響，
例如後續內裝工程施工可行性、MEP細部配合工程，均受是否
完成斷水之影響，而易造成整體專案工期延宕。
依據十五廠辦公棟之經驗，在初期結構樓板完成RC澆置，便
必須開始進行精確的外牆繫件位置放樣，並且需注意與結構體
相接之介面是否按圖施工，以及根據外牆設計時組裝的順序，
來計畫現場結構體介面完成之時程，以利後續外牆單元吊裝計
畫之時程。
在吊掛單元所需要的動線更是現場施工的重點，如何安排合
適的建物內單元堆置空間，以及小吊車（小蜘蛛）所吊掛的活
動區域，小吊車主要是在建物內架設，體積小且移動方便；並
非一般吊車於建物外部吊掛，是十五廠辦公大樓獨特的外牆施
工特色。以往的台積電專案，並沒有類似經驗，因此考量每樓
層所需外牆斷水、氣密的條件，並同時考慮該樓層內裝、機電
工程所需要的施工設計區域、置物料空間，必須謹慎安排小吊
車及置料時程及量體，例如依據外牆安裝吊掛時間，排出該樓
層所需外牆置物料規定位置及時間，要求各平行包必須遵守規
範，避免各平行包物料堆置壅塞，造成所有工作牴觸，無法施
工；或是避免影響外牆安裝的隔間牆，早先外牆施工，造成工
序衝突。
以下為十五廠辦公棟玻璃帷幕外牆主要施工順序：

帷幕牆單元 帷幕牆繫件
底槽施作 安裝、全焊

樑下風力鐵件
安裝、全焊
帷幕牆單元 窗簾盒施作
吊裝、安裝
層間塞施作、 step
窗台板安裝 4
窗簾盒施作

飾板、蓋板 防水板施作
安 裝 (笠木、底槽)
