技術專文

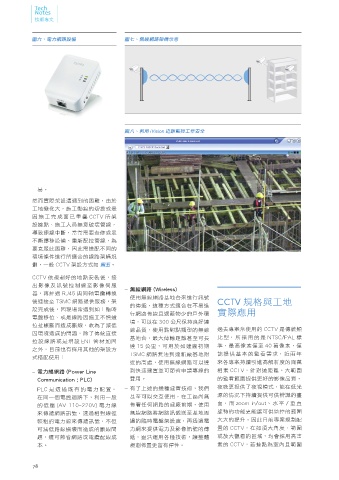

圖六、電力網路設備 圖七、無線網路架構示意

圖八、利用 iVision 近距監控工作安全

易。

然而實際架設遭遇到的困難，由於
工地變化大，施工動線的切換或是
因施工完成面已重疊 CCTV 所架
設據點、施工人員無意破壞管線，
導致連線中斷，常常需要查修或是
不斷遷移設備、重新配拉管線，為
要克服此困難，因此需搭配不同的
環境條件進行所適合的線路架構規
劃，一般 CCTV 架設方式如 圖五。
CCTV 依規劃好的地點安裝後，接
出影像及訊號控制線至影像伺服
– 無線網路 (Wireless)
器，再經過 RJ45 與同軸電纜轉換
使用無線網路基地台來進行訊號
後連接至 TSMC 網路提供服務，架 CCTV 規格與工地
的傳遞，這種方式適合在不易進
設完成後，因現場常遇到如：臨時 行網路佈線且遮蔽物少的戶外環 實際應用
電盤移位、或是線路因施工不慎遭
境，可以在 300 公尺保持良好連
拉扯輾斷而造成斷線，故為了減低
線品質，使用點對點類型的無線 過去專案常使用的 CCTV 是傳統類
因環境造成的問題，除了傳統直接
基地台，最大傳輸距離甚至可長 比 型， 所 採 用 的 是 NTSC/PAL 標
拉設線路或是增設 ENT 管材加固
達 15 公里，可用於如建廠初期 準，最高像素僅至 40 萬像素，僅
之外，目前也有採用其他的架設方
TSMC 網路無法到達新廠基地附 能提供基本的監看需求，近兩年
式搭配使用：
近的高處，使用無線網路可以達 來各專案持續引進高解析度的百萬
– 電力線網路 (Power Line 到快速建置並可節省申請專線的 相素 CCTV，針對遠距離、大範圍
Communication ; PLC) 費用。 的監看範圍提供更好的影像品質，
PLC 是透過既有的電力配置， – 有了上述的幾種建置技術，我們 夜晚更提供了夜視模式，能在低光
在同一個電盤迴路下，利用一般 甚至可以交互使用，在工區尚無 源的情況下持續提供可供辨識的畫
的低壓 (AV 110~220V) 電力線 佈署任何網路的建廠前期，使用 面， 而 zoom in/out、 水 平 / 垂 直
來傳遞網路訊號，透過相對線徑 無線網路將網路訊號送至基地周 旋轉的功能更能讓可供監控的範圍
較粗的電力線來傳遞訊號，不但 邊的臨時電盤架設處，再透過電 大大的提升。因此目前專案規劃配
可減低路線損壞而造成的斷線問 力網來提供電力及影像訊號的傳 置的 CCTV，在如須大角度、範圍
題，還可節省網路或電纜配線成 遞，靈活運用各種技術，讓整體 或放大觀看的區域，均會採用高畫
本。 規劃佈置更富有彈性。 素的 CCTV，若據點為室內且範圍
