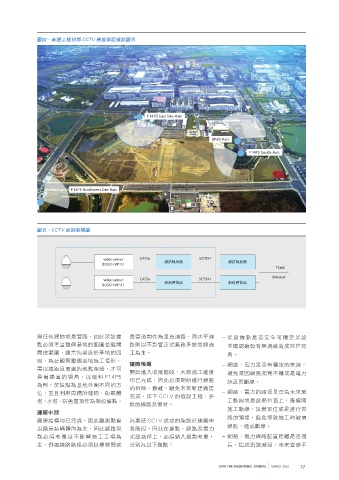

圖四、新建工程初期 CCTV 高處架設據點圖示
F14P5 East Site-Axis
BP2B-Axis
F14P5 South-Axis
F14P5 Northwest Site-Axis
圖五、CCTV 安裝架構圖
video server CAT5e 網路轉換器 5CFBX1 網路轉換器
BOSCH VIP X1
TSMC
video server CAT5e 網路轉換器 5CFBX1 網路轉換器 Intranet
BOSCH VIP X1
無任何建物或是管路，因此架設據 是管道間作為垂直通路，而水平通 – 架 設 據 點 是 否 安 全 可 穩 定 架 設
點必須考量整個基地的範圍並避開 路則以不影響正式廠務系統管線施 並確認鏡頭有無遮蔽造成監控死
開挖範圍，通常均架設於基地的四 工為主。 角。
周，為要觀察整個基地施工情形，
建廠後期 – 網路、電力是否有穩定的來源，
需以遠距且高處的地點架設，才可
開始進入收尾階段，大致施工進度 避免常因網路頻寬不穩或是電力
具備適當的視角，以南科 F14P5
均已完成，因此必須開始進行線路 缺乏而斷線。
為例，架設點為基地外圍不同的方
的拆除、撤離，避免未來新建廠房
位，並且利用周遭的建物，如氣體 – 網路、電力的路徑是否為未來施
完成，留下 CCTV 的假設工程，多
塔、水塔、宿舍屋頂作為架設據點。 工動線或是設備位置上，應避開
餘的線路及管材。
施工動線、設備定位或是進行管
建廠中期
路的預埋，避免導致施工時破壞
廠房結構均已完成，因此觀測點會 為要使 CCTV 成功的架設於建廠中
線路，造成斷線。
以廠房結構體內為主，因此線路規 各階段，因此在據點、網路及電力
劃必須考量以不影響施工工項為 架設路徑上，必須納入規劃考量， – 網路、電力線路配置距離是否過
主，例如線路路徑必須以樓梯間或 分別為以下幾點： 長，造成訊號減弱，未來查修不
