3D 彩現圖時間。未來運用雲端運

算技術的趨勢更加普及化，不僅能
提供資訊化的服務，也直接帶動各
產業資訊應用型態的變革。

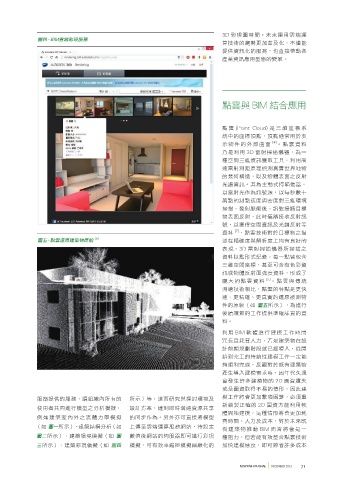

點雲與 BIM 結合應用

點 雲 (Point Cloud) 是 三 維 座 標 系
統中的座標頂點，頂點通常用於表
示物件的外部曲面 [4] 。點雲資料
乃是利用 3D 雷射掃描儀器，為一
種空間三維資訊獲取工具，利用高
速雷射測距原理偵測真實世界地物
的幾何構造，以及物體表面之反射
光譜資訊。其為主動式掃瞄儀器，
以雷射光作為訊號源，以每秒數十
萬點的測點速度與密度對三維環境
掃描，發射脈衝後，訊號接觸目標
物表面反射，此時儀器接收反射訊
號，以獲得空間資訊及光譜反射等
資料 [7] ，點雲技術對於目標物之描
述在精確度與解析度上均有良好的
表現。3D 雷射掃描儀器所掃描之
資料以點形式記錄，每一點皆包含
三維空間座標，甚至可含有色彩資
訊或物體反射面強度資料，形成了
龐大的點雲資料 [5] 。點雲與傳統
測繪技術相比，點雲的特點是更快
速、更精確、更真實的還原被測物
件的原貌（如 所示），為進行
後續環節的工作提供準確詳實的資
料。
利用 BIM 軟體進行建模工作時間
冗長且耗費人力，若是建築物在設
計前期規劃階段就已經導入，從開
始到完工的持續性建模工作一定能
夠順利完成，反觀對於既有建築物
產生導入建模需求時，因年代久遠
會發生許多建築物的 2D 圖資遺失
或是圖資取得不易的情形，因此建
服器提供的服務，讓組織內所有的 所示）等，進而研究與探討環境及 模工作將會更加繁瑣困難，必須重
新繪製正確的 2D 圖資方能利用軟
使用者共同進行模型之分析模擬， 設計方案，達到即時溝通資源共享
體開始建模，這種情形將會更加耗
例如建築室內外之流體力學模擬 的同步作為。另外亦可直接將模型
費時間、人力及成本，對於未來既
（如 所示）、建築結構分析（如 上傳至雲端運算服務網站，待設定
有建築物推動 BIM 而言將會是一
所示）、建築環境模擬（如 數值後網站的伺服器即可進行彩現 種阻力，但若能有效整合點雲技術
所示）、建築彩現模擬（如 模擬，可有效率縮短模擬細緻化的 加快建模速度，即可節省許多成本
