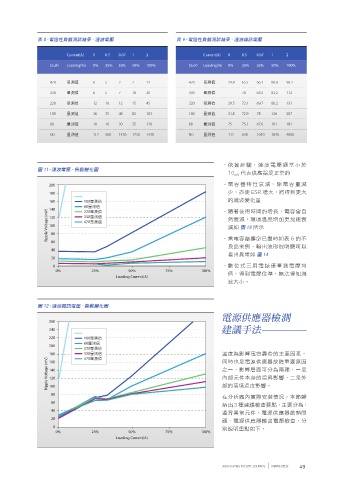

Page 49 - Vol.25

表 8、電阻性負載測試結果 - 漣波電壓 表 9、電阻性負載測試結果 - 漣波雜訊電壓

Current(A) 0 0.5 0.67 1 2 Current(A) 0 0.5 0.67 1 2
C(uF) Loading(%) 0% 25% 33% 50% 100% C(uF) Loading(%) 0% 25% 33% 50% 100%

470 量測值 6 5 2 7 11 470 量測值 29.8 65.5 66.1 80.8 98.2
330 量測值 6 5 7 10 20 330 量測值 70 68.2 82.2 112
220 量測值 12 10 12 15 45 220 量測值 29.5 72.1 69.7 86.2 131
100 量測值 36 35 48 82 183 100 量測值 21.8 72.9 78 126 287

68 量測值 18 16 20 35 120 68 量測值 25 75.1 67.6 101 181
NG 量測值 112 560 1430 1730 1430 NG 量測值 112 630 1640 1840 4800

– 依據經驗，漣波電壓通常小於
圖 11、漣波電壓 - 負載變化圖
10 mV 代表供應器是正常的
200 – 電容器特性衰減，除電容量減
180 少，亦使 ESR 增大，將得到更大
160 100量測值 的漣波變化量
68量測值 – 隨著使用時間的增長，電容會自
140
Ripple Voltage (mV) 120 330量測值 然衰減，環境溫度增加更加速衰
220量測值
470量測值
100
減如 圖 13 所示
80
– 當電容器壽命已盡時如表 6 的不
60
良品案例，輸出波形很明顯可以
40
看出異常如 圖 14
20
0 – 數位式三用電錶僅量測電壓均
0% 25% 50% 75% 100% 值，得到電壓位準，無法得知漣
Loading Current(A)
波大小。

圖 12、漣波雜訊電壓 - 負載變化圖
電源供應器檢測
260
240 建議手法
220 100量測值
68量測值
200
220量測值
180 330量測值 溫度為影響電容壽命的主要因素，
470量測值
Ripple Voltage (mV) 140 之一，影響層面可分為兩種，一是
同時也是電源供應器故障重要原因
160
內部元件本身的溫昇影響，二是外
120
100
80 部的環境溫度影響。
在分析廠內實際安裝情況，本節歸
60
納出 3 種建議檢查要點，主要分為：
40
溫昇異常元件、電源供應器散熱問
20
題、電源供應器輸出電壓檢查，分
0 別說明重點如下。
0% 25% 50% 75% 100%
Loading Current(A)

300mm FABS FACILITY JOURNAL MARCH 2017 49
