Tech
Notes
技術專文

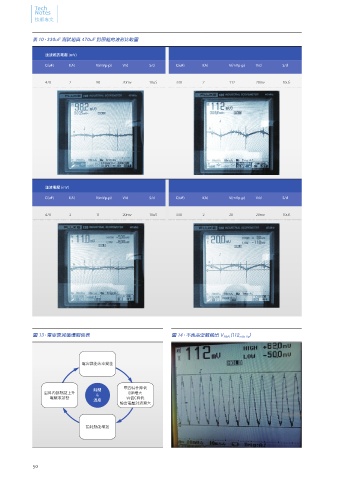

表 10、330uF 測試組與 470uF 對照組的波形比較圖
漣波雜訊電壓 (mV)
C(uF) I(A) V(mVp-p) V/d S/d C(uF) I(A) V(mVp-p) V/d S/d
470 2 98 20mv 10uS 330 2 112 20mv 10uS
漣波電壓 (mV)
C(uF) I(A) V(mVp-p) V/d S/d C(uF) I(A) V(mVp-p) V/d S/d
470 2 11 20mv 10uS 330 2 20 20mv 10uS
圖 13、電容衰減循環關係表 圖 14、不良品空載輸出 V R&N (112 mVp-Vp )
電容儲能效率變差
電容特性降低
時間
溫昇內部熱點上升 & ESR增大
電解液蒸發 容值C降低
溫度
輸出電壓漣波變大
損耗熱能增加
