Page 49 - Vol.29
P. 49

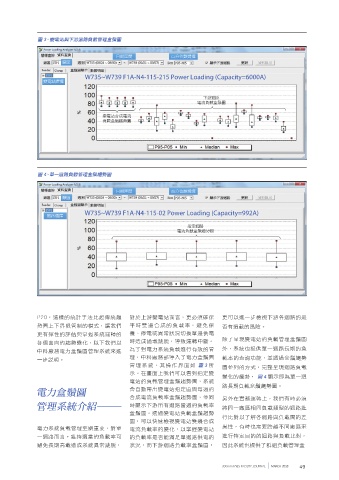

圖 3、變電站與下游迴路負載管理盒鬚圖
日期區間 百分位數選擇
廠區
W735~W739 F1A-N4-115-215 Power Loading (Capacity=6000A)
變電站選擇
下游迴路
電流負載盒鬚圖
變電站合成電流
負載盒鬚趨勢圖
圖 4、單一迴路負載管理盒鬚趨勢圖
日期區間 百分位數選擇
廠區
W735~W739 F1A-N4-115-02 Power Loading (Capacity=992A)
迴路選擇
指定迴路
電流負載盒鬚趨勢圖
P20，這樣的統計手法比起傳統趨 對於上游變電站而言，更必須確保 更可以進一步檢視下游各迴路的是
勢圖上下界限管制的模式，讓我們 平時雙邊合成的負載率，避免保 否有過載的風險。
更有彈性的評估與掌握系統運轉的 養、停電或異常狀況切換單邊供電
各個面向的趨勢變化，以下我們以 時造成過載跳脫，導致運轉中斷。 除了呈現變電站的負載管理盒鬚圖
中科廠務電力盒鬚圖管理系統來進 為了對電力系統負載進行有效的管 外，系統也提供單一迴路長期的負
理，中科廠務部導入了電力盒鬚圖 載率的查詢功能，並透過盒鬚趨勢
一步說明。
管理系統，其操作界面如 圖 3 所 圖並列的方式，完整呈現迴路負載
示。在畫面上我們可以看到指定變
變化的趨勢， 圖 4 顯示即為單一迴
電站的負載管理盒鬚趨勢圖，系統
路長期負載盒鬚趨勢圖。
電力盒鬚圖 會自動帶出變電站指定區間每週的
合成電流負載率盒鬚趨勢圖，並同 另外在實務運轉上，我們有時必須
管理系統介紹 時顯示下游所有迴路當週的負載率 將同一廠區相同負載類型的迴路進
盒鬚圖。透過變電站負載盒鬚趨勢
行比對以了解各迴路與負載間的差
圖，可以快速檢視變電站雙邊合成
電力系統負載管理至關重要，對單 電流負載率的變化，以掌握變電站 異性，有時也需要跨越不同廠區來
一迴路而言，維持適當的負載率可 的負載率是否能滿足單迴路供電的 進行特定目的的迴路與負載比對，
避免長期高載造成系統異常跳脫， 狀況，而下游迴路負載率盒鬚圖， 因此系統也提供了群組負載管理盒
300mm FABS FACILITY JOURNAL MARCH 2018 49
