技術專文

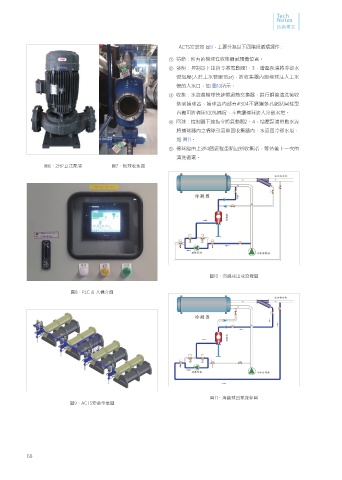

ACTS安裝如 圖9，主要分為以下四階段循環運作 :
① 待命：所有的棉球在收集器就預備位置。
② 發射：控制器下達指令將氣動閥1、3，增壓泵浦將冷卻水
管加壓(大於主水管壓1Bar)，將收集器內部棉球注入主水
管的入水口，如 圖10所示。
③ 收集：水流將棉球快速帶過熱交換器，進行銅管清洗後收
集到捕球器，捕球器內部有#304不銹鋼多孔網狀圓柱型
內襯可將棉球100%捕捉，不會讓棉球流入冷卻水塔。
④ 回球：控制器下達指令將氣動閥2、4，增壓泵浦帶動水流
將捕球器內之棉球引流帶回收集器內，水流回冷卻水塔，
如 圖11。
⑤ 棉球經由上述4個流程重新回到收集器，等待著下一次的
清洗循環。
圖6、2HP立式泵浦 圖7、棉球收集器

圖10、海綿球出球流程圖

圖8、PLC & 人機介面

圖11、海綿球回球流程圖
圖9、ACTS安裝示意圖
