VOL.50 廠務季刊 配合台電運轉下緊急發電機面臨的挑戰

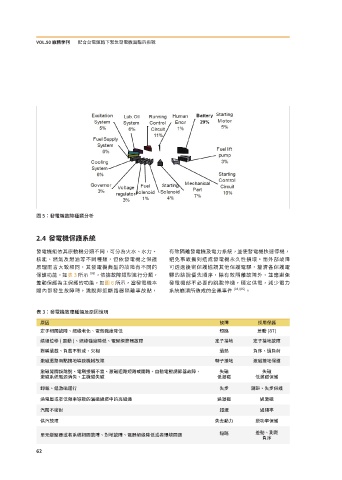

圖 5：發電機故障種類分析

2.4 發電機保護系統

發電機組依其原動機分類不同，可分為火水、水力、 有效隔離發電機及電力系統，並使發電機快速停機，
核能、燃氣及燃油等不同種類，但依發電機之保護 避免事故擴到造成發電機永久性損壞。而外部故障
原理而言大致相同，其發電機典型的故障有不同的 可透過後衛保護協調其他保護電驛，釐清各保護電
保護功能，如表 3 所示 [08] ，依據故障類型進行分類， 驛的跳脫優先順序，除有效隔離故障外，並應避免
差動保護為主保護的功能，如圖 6 所示，當發電機本 發電機部不必要的跳脫停機，穩定供電，減少電力
體內部發生故障時，跳脫鄰近斷路器隔離事故點， 系統崩潰所造成的全黑事件 [04][05] 。

表 3：發電機故障種類及原因說明
原因 故障 採用保護
定子相間故障、絕緣老化、電氣強度降低 短路 差動 (87)
繞組位移 ( 震動 )、絕緣強度降低、電壓調節器故障 定子接地 定子接地故障
對稱過載、負載不對成、欠相 過熱 負序、過負荷
激磁迴路兩點接地導致機械故障 轉子接地 激磁接地保護

激磁開關誤跳脫、電刷接觸不靈、激磁迴路短路或開路、自動電壓調節器故障、 失磁 失磁
激磁系統電源消失、主機磁失磁 低激磁 低激磁保護
卸載、低激磁運行 失步 測距、失步保護

過電壓或者低頻率導致的漏磁通道中的高磁通 過激磁 過激磁
汽閥不密封 超速 過頻率

供汽故障 失去動力 逆功率保護

短路 差動、測距
單元變壓器或者系統相間故障、對地故障、電器絕緣降低或者環境問題
負序
��
