VOL.50 廠務季刊 配合台電運轉下緊急發電機面臨的挑戰

3.2 系統保護探討

藉由緊急發電機系統單線圖及保護設定，了解發電 中發現保護未成立重疊區域，若異常發生在高壓測與
機保護的原理的方法，當異常發生時可快速判斷問 發電機的比流器之間，發電機差動電驛無法成立內部
題點，並進行異常問題的改善與處理。發電機控制 故障條件，將透過後衛保護電驛作外部故障跳脫。
與保護單線圖如圖 12 所示，啟動及輸出控制部分由
DEC550 及 GPC 執行，並達成部分電氣監控，輸出相 當系統發生異常或設備不穩定時，其故障電流無法觸
關警報，而 SEL-700G 則是當發電機系統發生內外部 發保護元件動作跳脫，此時保護元件始動訊號就成了
故障時，透過其保護功能進行故障點隔離，避免故障 判斷異常問題的指標，故了解保護元件的意義，當警
範圍擴大，高壓盤則是透過 SIEMENS-7J6415 執行 報觸發時快速判斷，找出異常點並進行改善。
過電流、低電流 / 電壓及同步等保護功能，於單線圖

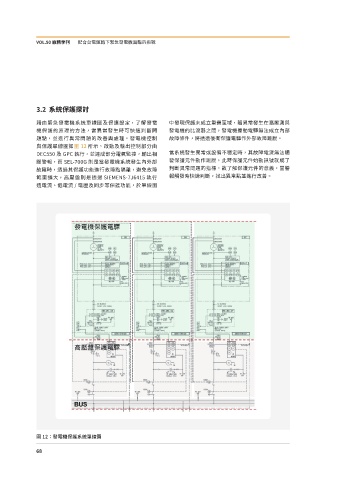

圖 12：發電機保護系統單線圖

��
