Page 50 - Vol.01

NEW FAB Te ch notes
TECHNOLOGY
J OURNAL 技術專文

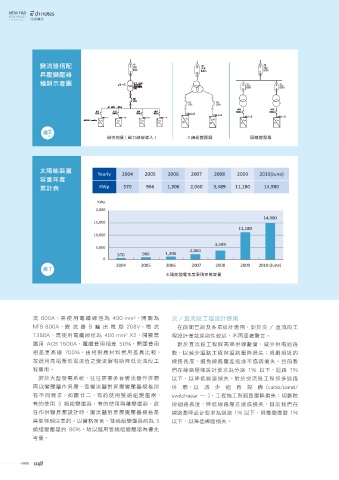

變流器搭配
昇壓變壓器
種類示意圖

廿 二
圖
磁性物質 ( 磁力線被導入 ) 3 繞組變壓器 隔離變壓器

太陽能裝置
Yearly 2004 2005 2006 2007 2008 2009 2010(June)
容量年度
累計表 KWp 570 966 1,306 2,060 3,489 11,180 14,980

KWp
2,000
14,980
15,000
11,180 由目前太陽能發電系統建置費用來看，每1KW建
10,000 構費用約新台幣10~12萬元，以台電現行供電費率
3,489 計算，約需30年才可回收成本，投資者皆裹足不
5,000 2,060
570 966 1,306 前，故政府的獎勵政策扮演著重要角色，在98年07
0
2004 2005 2006 2007 2008 2009 2010 (June) 月通過再生能源發展條例，政府提供設備半額補
表7 助，大大提升安裝容量，由表7可看出在98 & 99年
太陽能發電年度累積安裝容量
安裝容量大幅提昇，99年04月經濟部能源局公告99
年躉售電價優惠措施政策下，如表8 [7]，以20年投
資計算，投資報酬率約8~10%，投資者興致勃勃，
但若模組轉換效率再提升，將可快速改善成本結構
(目前模組費用約佔總成本45~55%)，增加企業投資
流 600A，需 使 用 電 纜 線 徑 為 400 mm ，開關為 交 / 直流段工程設計原則
2
之意願。
NFB 800A，變 流 器 B 輸 出 電 壓 208V、電 流 在前面已談及多項設計應用，對於交 / 直流段工
在雙管齊下的原則下，系統整合人員仍需戮力於
1388A，需使用電纜線徑為 400 mm X2，開關需 程設計僅就原則性敘述，不再重複贅言。
2
降低工程費用，以提高投資報酬率。綜合上述設計
選用 ACB 1600A，電纜費用相差 50%，開關費用 對於直流段工程採高串併聯數量，減少供電迴路
作法，以達最佳化設計，降低單位成本有：
相差更高達 700%，由相對應材料費用差異比較， 數，以減少迴路工程與迴路壓降損失；規劃相近的
故選用高電壓低電流值之變流器有助降低交流段工 線路長度，避免線路壓差造成不協調損失。目前我
交/直流迴路最少化：減少材料費用，降低工程費
程費用。 們在線路壓降設計要求為分路 1% 以下，迴路 1%
用。
對於大型發電系統，往往需要多台變流器作併聯 以下，以降低線路損失。對於交流段工程採多迴路
變流器之必要性及型式選擇：較高轉換效率，較
再以變壓器作昇壓，各變流器對昇壓變壓器規格則 併 聯，以 減 少 迴 路 設 備 (cable/panel/
大之最大追蹤功率點電壓範圍，較高交流輸出電
有不同需求，如圖廿二，有的使用雙繞組變壓器， switchgear … )、工程施工與迴路壓降損失；規劃較
壓減少功率損耗。
有的使用 3 繞組變壓器，有的使用隔離變壓器，故 短迴路長度，降低線路壓差造成損失，目前我們在
組串併聯電壓與電流之匹配，降低不協調損失，
在作併聯昇壓設計時，變流器對昇壓變壓器規格是 線路壓降設計要求為迴路 1% 以下，昇壓變壓器 1%
提高系統輸出功率
需要特別注意的。以價格而言，雙繞組變壓器約為 3 以下，以降低線路損失。
模組安裝時傾斜角、方位角及減少遮蔭設計，提
繞組變壓器的 80%，故以選用雙繞組變壓器為優先
高系統輸出功率。
考量。

048 049
NFPED JANUARY 2011
