一起，再挑選模組電壓加總後串電壓相仿者併在一 模擬計算，以決定模組串聯數量，同時需要計算串
起，如此可降低串電壓與串電流引起之不協調的損 開路電壓 Voc 需小於變流器最大直流電壓 (Max.
失。 Vdc)，以維護設備安全，如表 5，當最低環境溫度
為 0 ℃時，最 大 Vmp = [1 + (0 -2 5 )×
變流器的選用 (-0.4%)]×43.5×9=430.7<600(V)，最 大 Voc=[1+
變流器功能為將 DC 電壓轉換為 AC 電壓，是整體 (0-25)×(-0.3%)]×57.1×9=522.4<600(V)；當 最
系統最重要關鍵設備。為獲得較大輸出功率，變流 高 環 境 溫 度 為 75℃時，最 小 Vmp=[1+(75-25)×
器需具高轉換效率及較廣的追蹤最大功率點之電壓 (-0.4%)] ×43.5×9=313.2>265(V)，故每 9 片模組

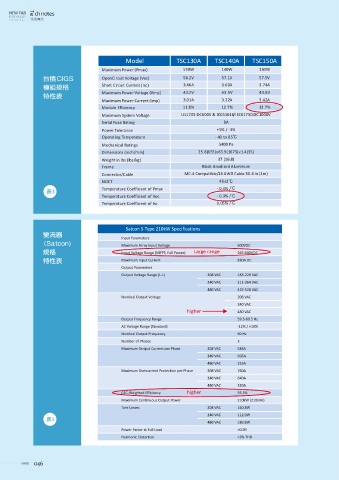

(Vmppt) 範圍，如表 4[3] 所示；為降低配合工程費用， 串成一串，可得變流器較佳之功率輸出。
以具有較高輸出交流電壓及可直接併聯至電網為優 在同樣功率條件下，基於高電壓低電流值的理論，
先考量。 當變流器輸出電流值較低時，則選用電纜線徑變小，
由於模組電壓 Vmp 會隨模組溫度變化而改變，當 開關盤容量也可較小，相關材料費用皆降低，且較
Vmp 在變流器 Vmppt 範圍內時，則變流器才能有最 低電流其線路損失亦降低，如表 6 為相同容量不同
大功率輸出，故需針對模組可能運轉溫度作串電壓 輸出電壓之變流器，變流器 A 輸出電壓 480V、電
