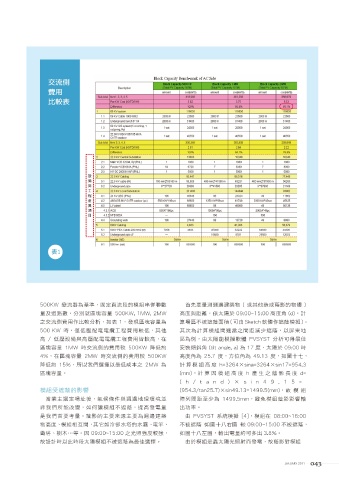

500KW 變流器為基準，固定直流段的模組串併聯數 首先要量測週邊建築物 ( 或其他造成蔭影的物體 )
量及迴路數，分別就區塊容量 500KW, 1MW, 2MW 高度與距離，依太陽於 09:00~15:00 高度角 (d)，計
之交流側費用作比較分析，如表 1，發現區塊容量為 算場區不被遮蔭面積 ( 可由 Sketch 軟體作遮蔭模擬 )。
500 KW 時，僅低壓配電電纜工程費用較低，其他 其次為計算模組間適當之間距減少遮蔭，以屏東地
高 / 低壓設備與高壓配電電纜工程費用皆較高，在 區為例，由太陽能模擬軟體 PVSYST 分析可得最佳
100KW≦發電設備總容量 <500KW 除需符合台電規定外，以減少整體之工程費用及功 區塊容量 1MW 時交流側的費用較 500KW 降低約 安裝傾斜角 (tilt angle, a) 為 17 度，太陽於 09:00 時
→得併接於 220/380V 系統 率損失為主要考量因素。 4%，在區塊容量 2MW 時交流側的費用較 500KW 高度角為 25.7 度，方位角為 49.13 度，如圖十七，
100KW≦發電設備總容量 <10MW 降低約 15%，所以我們選擇以最低成本之 2MW 為 計 算 模 組 高 度 h=3264×sina=3264×sin17=954.3
→得併接於 11.4KV 系統 單一區塊容量的決定 區塊容量。 (mm)，計算因模組高度 h 產生之蔭影長度 d=
100KW≦發電設備總容量 <20MW 在設計一大型發電系統時，因涵蓋設備及器材眾 (h /tan d)×sin 49. 15=
→得併接於 22.8KV 系統 多，基本觀念為最少材料、最低功率損失、最低工 模組受遮蔭的影響 (954.3/tan25.7)×sin49.13=1499.5(mm)，故 模 組
10MW≦發電設備總容量 <20MW 程費用，將區塊容量、變壓器容量、變流器容量的 當業主選定場址後，氣候條件與週邊地理環境並 陣列間距至少為 1499.5mm，避免模組蔭影影響輸
→週邊無 22.8KV 系統得併接於特高壓系 容量最大化及標準化，以迴路最少化以減少使用材 非我們所能改變，如何讓模組不遮蔭，提高發電量 出功率。
20MW< 發電設備總容量 料、降低工程費用是最佳的設計手法。首先我們要 是我們首要考量。蔭影的主要來源主要為週邊建築 由 PVSYST 系統模擬 [4]，模組在 08:00~16:00
→得併接於特高壓系統 (69KV 或 161KV) 決定一小區塊容量為發展單位，再由此單位延伸合 物高度、模組相互間，其它如冷卻水塔的水霧、電竿、 不被遮蔭，如圖十八右圖，較 09:00~15:00 不被遮蔭，
案例設計發電設備總容量為 107MW，故併聯系統 併成整套系統。 鐵塔、樹木…等。因 09:00~15:00 之光照強度較強， 如圖十八左圖，輸出電量約可多出 3.8%。
電壓為特高壓 (69KV 或 161KV)。併聯電壓的設計 在發電設備總容量為 107MW 的設計上，我們以 故設計時以此時段太陽模組不被遮蔭為最佳選擇。 由於模組是靠太陽光照射而發電，故蔭影對模組
