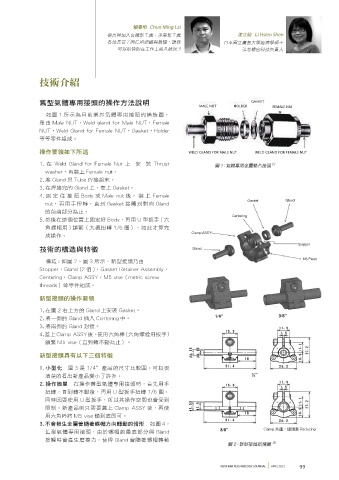

技術介紹

舊型氣體專用接頭的操作方法說明 GASKET
MALE NUT HOLDER FEMALE NUI
如圖 1 所示為目前業界氣體專用接頭的構造圖。
是由 Male NUT，Weld gland for Male NUT，Female
NUT，Weld Gland for Female NUT，Gasket，Holder
等等零件組成。

操作要領如下所述 WELD GLAND FOR MALE NUT WELD GLAND FOR FEMALE NUT
1. 在 Weld Gland for Female Nut 上 安 裝 Thrust 圖 1：氣體專用金屬墊片接頭 [1]
washer，再裝上 Female nut。
2. 將 Gland 與 Tube 焊接起來。
3. 在焊接完的 Gland 上，套上 Gasket。
4. 固 定 住 接 頭 Body 或 Male nut 後， 裝 上 Female
Gasket Gland
nut，再用手扭轉，直到 Gasket 接觸到對向 Gland
的前端部分為止。
Centering
5. 然後在這個位置上固定好 Body，再用 U 型扳手 ( 六
角螺帽用 ) 鎖緊（大概扭轉 1/6 圈），如此才算完
Clamp ASS'Y
成操作。
Stopper
技術的構造與特徵 Gland
M5 Piece
構造 : 如圖 2、圖 3 所示，新型接頭乃由
Stopper，Gland (2 個 )，Gasket Retainer Assembly，
Centering，Clamp ASSY，M5 vise（metric screw
threads）等零件組成。

新型接頭的操作要領

1. 在圖 2 右上方的 Gland 上安裝 Gasket。
1/4" 3/8"
2. 將一側的 Gland 插入 Centering 中。
3. 將兩側的 Gland 對接。
4. 蓋上 Clamp ASSY 後，使用六角棒 ( 六角螺栓用扳手 )
鎖緊 M5 vise（直到轉不動為止）。

新型接頭具有以下三個特徵

1. 小型化 圖 3 是 1/4”產品的尺寸比較圖。可以很
清楚的看出新產品變小了許多。
2. 操作簡單 在操作舊型氣體專用接頭時，首先用手
扭轉，直到轉不動後，再用 U 型扳手扭轉 1/6 圈、
同時因要使用 U 型扳手，所以其操作空間也會受到
限制。新產品則只需要蓋上 Clamp ASSY 後，再使
用六角棒將 M5 vise 鎖到底即可。
3. 不會發生金屬管隨著螺帽方向轉動的情形 如圖 4，
3/8" Clamp 共通，接頭是 Reducing
舊型氣體專用接頭，由於螺帽的最底部分與 Gland
接觸時會產生磨擦力，使得 Gland 會隨著螺帽轉動
圖 2：新型接頭結構圖 [2]
