Page 42 - Vol.07

Special
Report
特別企劃

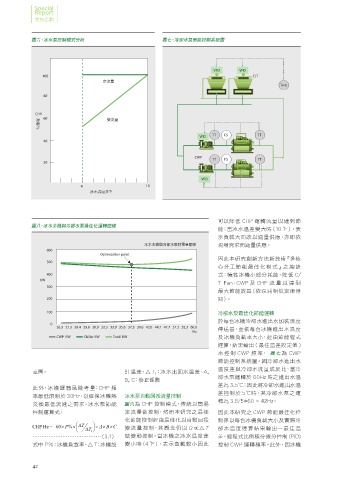

圖六、冰水泵控制模式分析 圖七、冷卻水泵節能控制系統圖
VFD VFD

100 定流量 C/T Twb

80

CHP
運 轉 60 變流量

%
VFD TT FS TT
40

CWP TT FS TT
20

VFD
4 10
冰水溫度差℉

可以降低 CHP 運轉流量以達到節
圖八、冰水主機與冷卻水泵最佳化運轉曲線
能；當冰水溫差變大時（10 ℉），表
示負載大而改以適量供應，亦即依
冰水主機與冷卻水泵耗電量關係 現場需求而適量供應。
600
Optimization point
因此本研究創新方法新技術『多核
500
心分工節能 最佳化 模式』之 總訣
400 式：犧牲冰機小部分耗能，降低 C/
KW
T Fan、CWP 及 CHP 流 量 以 達 到
300
最大節能效益（依泵浦相似定律得
200 知）。

100 冷卻水泵最佳化節能運轉
於每台冰機冷卻水進出水加裝溫度
0
26.3 27.3 28.4 29.6 30.9 32.3 33.9 35.6 37.5 39.6 42.0 44.7 47.7 51.2 55.3 60.0 傳送器，並依每台冰機進出水溫度
Hz
CWP KW Chiller KW Total KW 及冰機負載率大小，經由節能程式
運算，結果輸出 ( 最佳溫差設定值 )
來 控 制 CWP 頻 率， 圖七 為 CWP
節能控制系統圖。因冷卻水進出水
溫度差與冷卻水流量成反比，當冷
意圖。 計溫差、△T 1 ：冰水出回水溫差、A,
卻水泵運轉於 60Hz 時之進出水溫
B, C：修正係數
差為 3.5℃；因此將冷卻水進出水溫
此外，冰機運轉風險考量：CHP 頻
差控制於 5℃時，其冷卻水泵之運
率最低限制於 30Hz，以確保冰機熱 冰水泵自動回授流量控制
轉為 3.5/5*60 = 42Hz。
交換最低流速之需求。冰水泵節能 圖六為 CHP 控制模式，傳統以簡易
控制運算式： 定流量做控制，然而本研究之最佳 因此本研究之 CWP 節能最佳化控
化節能控制經由最佳化以自動回授 制係以每台冰機負載大小及實際冷
變流量控制，其觀念仍以 Q △T 卻水溫度運算結果輸出一最佳溫
…………………………………（3.1） 做變動控制。當冰機之冰水溫度差 差，經程式比例積分微分控制 (PID)
式中 P%：冰機負載率、△T：冰機設 變小時（4 ℉），表示負載較小因此 控制 CWP 運轉頻率。此外，因冰機

42
