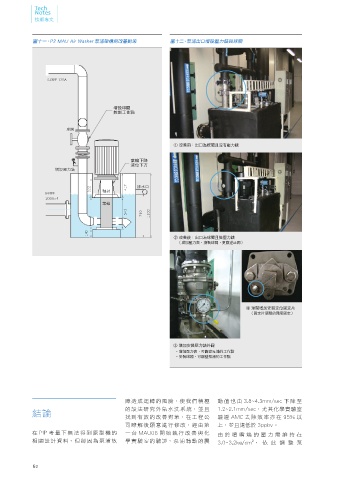

圖十一、P2 MAU Air Washer 泵浦架構的改善對策 圖十二、泵浦出口增設壓力錶與球閥

S-PIPE 125A

增設球閥
控制工作點

球閥

① 改善前：出口為蝶閥且沒有壓力錶

葉輪下降
液位下方
增設壓力錶

322 軸封 417 排水口
R-PIPE
200A×4
葉輪
543 740 1100

140
② 改善後：出口為球閥且裝壓力錶
（增加壓力表，換裝球閥，更換逆止閥）

④ 球閥增加安裝定位固定片
（固定片使閥的開度固定）

③ 增加安裝壓力錶外觀
˙增加壓力表，可觀察泵浦的工作點
˙安裝球閥，可調整泵浦的工作點

障造成運轉的風險，使我們積極 動 值 也 由 3.8~4.3mm/sec 下 降 至
的設法研究外氣水洗系統，並且 1.2~2.1mm/sec，尤其化學實驗室
結論
找到有效的改善對策，在工程公 驗證 AMC 去除效率亦在 95% 以
司瞭解後願意進行修改，經由第 上，並且遠低於 3ppbv。
在 PIP 考量下無法得到原型機的 一台 MAU06 開始執行改善與化 由於噴嘴端的壓力需維持在
相關設計資 料， 但卻因為泵浦故 學實驗室的驗證，泵浦轉動的震 3.0~3.2kg/cm ，依此調整泵
2
