Page 55 - Vol.09

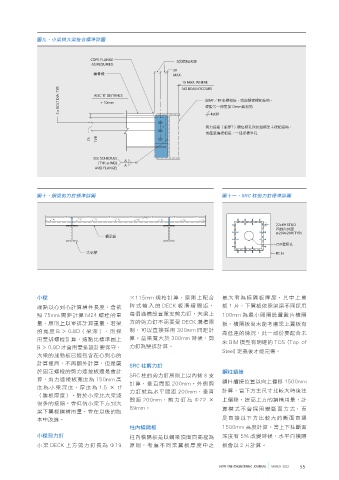

圖九、小梁與大梁接合標準詳圖

COPE FLANGE 2倍螺栓間距
AS REQUIRED
20
鋼骨樑 MAX.
15 MAX. WHERE
2 x BOLT DIA. TYP. AISC 'K' DISTANCE 與MF／BF主樑相接，或與懸臂樑相接時，
NO BEAM OCCURS
+ 10mm
樑腹另一側需加12mm鈑加勁
4@20

剪力接鈑（鈑厚T）開短槽孔與抗彎構架主樑相接時，
或僅單邊樑相接，一律採標準孔
75 TYP.

SEE SCHEDULE A
(TYP. @ WEB A
AND FLANGE)

圖十、鋼梁剪力釘標準詳圖 圖十一、SRC 柱剪力釘標準詳圖

22x89 STUD
四側內外面
@200x200(TYP.)
鋼承鈑
250灌漿孔
支承樑 RC 柱

小樑 ×115mm 規格計算，原則上配合 最大者為橫隔板厚度，其中上翼
端點以心到心計算構件長度，會依 程式輸入的 DECK 板溝槽間距， 板 1 片，下翼板依照梁深不同採用
照 75mm 間距計算 M24 螺栓的重 每個溝槽設置單支剪力釘，大梁上 100mm 為最小間隔設置數片橫隔
量，原則上以單排計算重量，若梁 方的剪力釘不需要受 DECK 溝槽限 板。橫隔板尚未能考慮梁上翼板有
的寬度 B ＞ 0.8D（梁深），則採 制，可以直接採用 300mm 間距計 高低差的情況，此一部份要配合未
用雙排螺栓計算，這點比標準圖上 算。當梁寬大於 300mm 時候，剪 來 BIM 模型有明確的 TOS (Top of
B ＞ 0.9D 才會用雙排設計要保守， 力釘為雙排計算。
Steel) 定義後才能完備。
大梁的加勁板已經包含在心到心的
計算裡面，不再額外計算，但是屬
SRC 柱剪力釘
於固定螺栓的剪力連接板還是會計 鋼柱續接
SRC 柱的剪力釘原則上以內側 8 支
算，剪力連接板寬度為 150mm 高
計算，垂直間距 200mm。外側剪 鋼柱續接位置以向上偏移 1500mm
度為小梁深度，厚度為 1.5 × tf
力釘就為水平間距 200mm，垂直 計算，當下方主尺寸比較大時後往
（腹板厚度）。對於小梁比大梁淺
間 距 200mm， 剪 力 釘 為 Φ22 × 上偏移，提高上方的鋼構用量，計
很多的接頭，會低估小梁下方到大
89mm。 算模式不會採用變斷面方式，而
梁下翼板鋼構用量，會在以後的版
本中改進。 是直接以下方比較大的斷面直通
柱內橫隔板 1500mm 高度計算。當上下柱斷面
小樑剪力釘 柱內橫隔板是以鋼梁頂面同高程為 深度有 5% 改變時候，水平向橫隔
小梁 DECK 上方剪力釘長為 Φ19 原則，考慮不同梁翼板厚度中之 板會以 2 片計算。

NEW FAB ENGINEERING JOURNAL MARCH 2013 55
