Page 56 - Vol.09
P. 56
Tech
Notes
技術專文

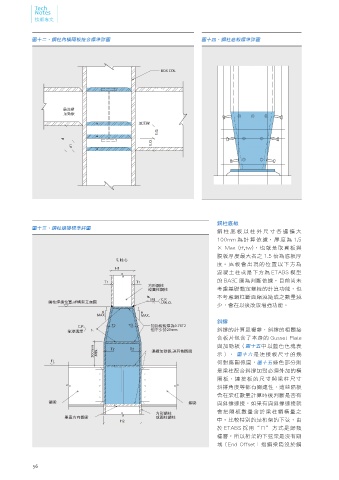

圖十二、鋼柱內橫隔板接合標準詳圖 圖十四、鋼柱底板標準詳圖
BOX COL.
最淺樑
加勁鈑
最深樑
E.Q.
d
E.Q.
d1
鋼柱底板
圖十三、鋼柱續接標準詳圖
鋼柱底板以柱外尺寸各邊擴大
100mm 為 計 算 依 據， 厚 度 為 1.5
× Max (tf,tw)，也就是取翼板與
腹板厚度最大者之 1.5 倍為底板厚
L C 柱心
度。底板會出現的位置以下方為
H1
混凝土柱或是下方為 ETABS 模型
T1 T1 的 BASE 層為判斷依據。目前尚未
方形鋼柱
或圓柱鋼柱 考慮基礎錨定螺栓的計算功能，也
不考慮鋼柱斷面縮減造成之數量減
M C.P.
鋼柱焊接位置,詳構架立面圖 U.N.O.
1 少，會在以後改版增強功能。
1 1
6 6
MAX. MAX.
斜撐
C.P. T2 T2 加勁鈑鈑厚為0.75T2
全滲透焊 但不少於20mm 斜撐的計算最複雜，斜撐的相關接
合板片包含了本身的 Gusset Plate
300mm MIN. T2 T2 連續加勁鈑,詳其他圖說 與加勁板（圖十五中以藍色色塊表
示）， 圖十六 是連接板尺寸的幾
FL 何對應關係圖，圖十五綠色部分則
是梁柱配合斜撐加勁必須外加的橫
隔板，連接板的尺寸與梁柱尺寸
斜撐角度等都有關連性，這些隔板
會在梁柱數量計算時後判斷是否有
鋼梁 鋼梁 與斜撐連接，如果有與斜撐連接就
方形鋼柱 會把隔板數量含於梁柱鋼構量之
垂直方向鋼梁 或圓柱鋼柱
H2 中。比較特別的是桁架的下弦，由
於 ETABS 採用“ㄇ”方式是歸類
樓層，所以桁架的下弦梁是沒有剛
域（End Offset：指鋼梁隱沒於鋼
56
