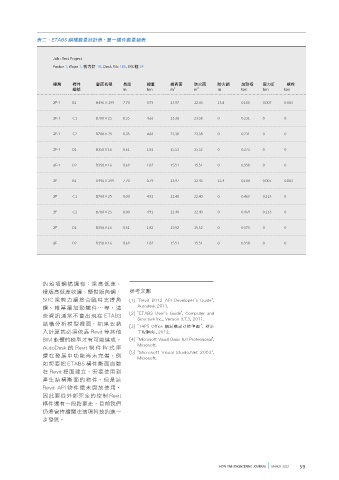

表二、ETABS 鋼構數量統計表 - 單一構件數量報表

Job : Test Project
Factor 1, iTape 1, 剪力釘 19, Deck Rib 185, SRC柱 2F

樓層 桿件 斷面名稱 長度 總重 總表面 防火面 防火網 加勁板 剪力釘 螺栓
編號 m ton m 2 m 2 m ton ton ton

2F-1 B1 H496×199 7.70 0.79 13.97 12.43 15.4 0.188 0.007 0.003

2F-1 C1 B700×25 8.35 4.66 23.38 23.38 0 0.231 0 0

2F-1 C2 B700×25 8.35 4.66 23.38 23.38 0 0.231 0 0

2F-1 D1 B350×16 8.61 1.82 15.52 15.52 0 0.375 0 0

2F-1 D2 B350×16 8.69 1.82 15.51 15.51 0 0.358 0 0

2F B1 H496×199 7.70 0.79 13.97 12.43 15.4 0.188 0.007 0.003

2F C1 B700×25 8.00 4.92 22.40 22.40 0 0.469 0.213 0

2F C2 B700×25 8.00 4.92 22.40 22.40 0 0.469 0.213 0

2F D1 B350×16 8.61 1.82 15.52 15.52 0 0.375 0 0

2F D2 B350×16 8.69 1.82 15.51 15.51 0 0.358 0 0

的雜項鋼構還有：梁高低差、
樓版高低差收邊、懸臂版角鋼、 參考文獻
SRC 梁剪力牆接合臨時支撐角 [1] "Revit 2012 API Developer's Guide",
鋼、帷幕牆加勁鐵件…等，這 Autodesk 2011.
些資訊通常不會出現在 ETABS [2] "ETABS User's Guide", Computer and
Structure Inc., Version 9.7.3, 2011.
結構分析模型裡面，如果要納
[3] "14P5 Office 鋼結構設計標準圖 ", 群策
入計算就必須依靠 Revit 等其他 工程顧問 , 2012.
BIM 軟體的模型才有可能達成。 [4] "Microsoft Visual Basic 6.0 Professional",
Microsoft.
AutoDesk 的 Revit 物 件 程 式 庫
[5] "Microsoft Visual Studio.Net 2003",
還在發展中功能尚未完備，例
Microsoft.
如想要把 ETABS 構件斷面自動
在 Revit 裡面建立，需要使用到
產生結構斷面的物件，但是該
Revit API 物件還未開放使用，
因此要從外部完全的控制 Revit
構件還有一段路要走，目前我們
仍將會持續關注這項科技的進一
步發展。
