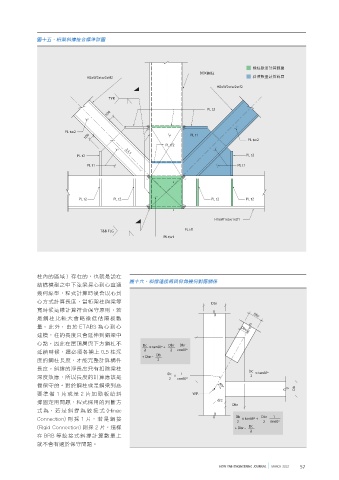

圖十五、桁架斜撐接合標準詳圖
樑柱數量計算範圍
BOX鋼柱
H2xW2xtw2xtf2 斜撐數量計算範圍
H2xW2xtw2xtf2
TYP.
PL t2
100
PL tw2
100 PL t1 PL tw2
PL tf2
PL t2 ≧L1 PL t2
PL t1 PL t1
PL t2 PL t2 PL t2 PL t2
H1xW1xtw1xtf1
T&B FLG PL tf1
PL tw1
柱內的區域）存在的，也就是說在
圖十六、斜撐連接板與仰角幾何對應關係
結構模型之中下弦梁採心到心直通
幾何線型，程式計算時後會以心到
心方式計算長度，當桁架柱與梁等 Dbr
寬時候這樣計算符合保守原則，若
Dbr
是鋼柱比較大會略微低估隔板數
量。此外，由於 ETABS 為心到心 Dbr/2
建模，柱的長度只會延伸到鋼梁中
心點，因此在屋頂層與下方鋼柱不 Dc × tan60º + Dbr Dbr
延續時候，還必須各補上 0.5 柱深 2 2 cos60º
+ Dbr – Db
度的鋼柱長度，才能完整計算構件 2
長度。斜撐的淨長度只有扣除梁柱 Dc
Dc 1 × tan60º
深度效應，所以長度的計算應該是 2 × cos60º 2
偏保守的。對於鋼柱或是鋼梁到底 60º
Db
要準備 1 片或是 2 片加勁板給斜 W.P.
撐固定用問題，程式採用的判斷方 d/2
Dbr
式為，若是斜撐為鉸接式 (Hinge
Connection) 則 採 1 片， 若 是 鋼 接 Db × tan60º + Dbr 1
2 2 sin60º
(Rigid Connection) 則採 2 片，這樣 + Dbr – Dc
2
在 BRB 等鉸接式斜撐計算數量上
就不會有過於保守問題。
