Page 72 - Vol.09

Tech
Notes
技術專文

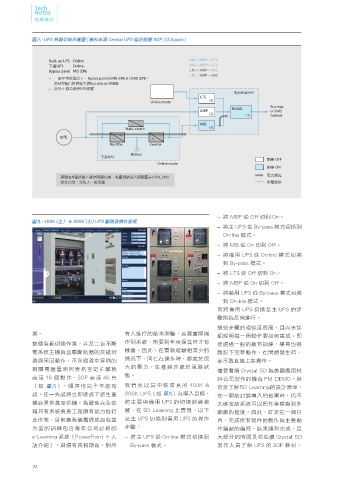

圖八、UPS 負載切換示意圖（資料來源 Central UPS 值班應變 SOP_V2.0.pptx）

Back-up UPS Online MIS=>MBP=>LTS
下游UPS Online MIS=>MBP=>LTS
Bypass panel MIS (ON) LTS=>MBP=>MIS
LTS=>MBP=>MIS
一般正常狀態之下，Bypass panel內MIS (ON) & LOAD (ON)，
將UPS輸出提供給下游Bus-way or SWB盤
此時下游負載受UPS保護
Bypasspanel
LTS
Online mode CB
ROAD Bus-way
MBP or SWB
CB CB Fortool
MIS
Static switch CB
市電
Recti er Inverter
Battery
下游UPS
開關 OFF
Online mode
開關 ON
開關在N電狀態下操作開關切換，先量測欲投入開關壓差(<5%, 24V) 電力潮流
操作口訣：先投入、後切離 帶電線路

– 將 MBP 從 Off 切到 On。
圖九、400K（左） & 800K（右）UPS 斷路器操作面板
– 將主 UPS 從 By-pass 模式切換到
On-line 模式。
– 將 MIS 從 On 切到 Off。
– 將備用 UPS 從 On-line 模式切換
到 By-pass 模式。
– 將 LTS 從 Off 切到 On。

– 將 MBP 從 On 切到 Off。
– 將備用 UPS 從 By-pass 模式切換
到 On-line 模式。
而將備用 UPS 切換至主 UPS 的步
驟則為反向進行。
這些步驟的相似度很高，且尚未詳
業。 有人進行的紙本測驗，若要實際操 細說明每一個動作要如何達成。即

整個負載切換作業，涉及二台不斷 作到系統，則要到年度保養時才有 使透過一般的教育訓練，學員也很
電系統主機與三顆斷路器的交錯切 機會。因此，在實戰經驗相當少的 難記下完整動作，在問題發生時，
換與來回動作，不含過程中穿插的 情況下，同仁在操作時，都處於很 更不敢直接上線操作。
大的壓力，生產線亦處於風險狀
相關電壓量測與表格登記步驟就 儘管看過 Crystal 5D 為美國應用材
高 達 16 個 動 作，SOP 高 達 46 頁 態。 料公司製作的機台 PM DEMO，與
（如 圖八），順序也完全不能有 我們先以其中較常見的 400K & 初步了解 5D Learning 的設計原理，
誤，任一失誤將立即造成下游生產 800K UPS（如 圖九）為導入目標， 在一開始討論導入的範圍時，仍不
機台異常甚至停機。為避免完全依 將主要與備用 UPS 的切換訓練模 太確定該系統可以把作業模擬到多
賴只有系統負責工程師有能力進行 擬，在 5D Learning 上實現。以下 細緻的程度。因此，訂定在一個月
此作業，目前廠務儀電課成員在這 是主 UPS 切換到備用 UPS 的操作 內，完成所有物件的製作與主要動
方面的訓練包含每年公司必修的 步驟： 作編劇的編寫，結果順利完成，且
e-Learning 系統（PowerPoint + 人 – 將主 UPS 從 On-line 模式切換到 大部分的時間是花在讓 Crystal 5D
語介紹），與遇有長假期前，對所 By-pass 模式。 製作人員了解 UPS 的 SOP 教材，
