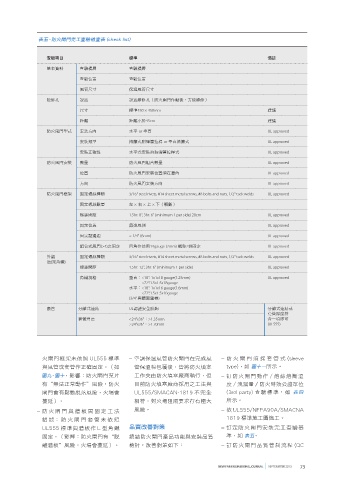

Page 73 - Vol.11

表五、防火閘門完工查驗檢查表 (check list)

查驗項目 標準 備註
基本資料 查驗樓層 查驗樓層

查驗位置 查驗位置
風管尺寸 保溫風管尺寸

檢修孔 設置 設置維修孔（防火閘門作動後，方便維修）
尺寸 標準450 × 450mm 建議
距離 距離小於45cm 建議
防火風門型式 安裝方向 水平 or 垂直 UL approved

安裝類型 捲簾式附彈簧拉桿 or 垂直捲簾式 UL approved
安裝正確性 水平式安裝須為彈簧拉桿式 UL approved
防火風門安裝 數量 防火風門組合數量 UL approved

位置 防火風門安裝位置須在牆內 UL approved
方向 防火風門安裝方向 UL approved
防火風門框架 固定螺絲種類 3/16" steel rivets, #14 sheet metal screws, #8 bolts and nuts, 1/2" tack welds UL approved
固定螺絲數量 左 × 右 × 上 × 下（顆數）

螺絲間距 1.5hr: 8", 3hr: 6" (minimum 1 per side) 20cm UL approved
固定位置 靠進風側 UL approved
固定點邊距 < 1/4" (6mm) UL approved

組合式風門(>4)之固定 四角位使用14gauge (2mm) 襯墊2排固定 UL approved
外觀 固定螺絲種類 3/16" steel rivets, #14 sheet metal screws, #8 bolts and nuts, 1/2" tack welds UL approved
(固定角鐵)
螺絲間距 1.5hr: 12", 3hr: 6" (minimum 1 per side) UL approved
角鐵規格 垂直：<18”: 1x1x18 gauge(1.25mm) UL approved
<72”:1.5x1.5x18gauge
水平：<18”: 1x1x16 gauge(1.6mm)
<72”:1.5x1.5x16gauge
(3/4” 與牆面重疊)
套管 分離式連結 UL認證安全脫鉤 分離式連結或
套管厚度符
套管厚度 <24"x36"：>1.35mm 合一項即可
>24”x36”：>1.70mm (UL555)

火閘門框架未依照 UL555 標準 – 空調保溫風管防火閘門在完成風 – 防火閘門須採套管式 (sleeve
與風管或套管作正確固定。（如 管保溫棉包覆後，皆將防火填塞 type)，如 圖十一所示。
圖九、圖十，影響：防火閘門葉片 工作交由防火填塞廠商執行，但 – 訂防火閘門動作 / 熔絲熔斷溫
有“無法正常動作”風險，防火 目前防火填塞廠商採用之工法與 度 / 洩漏量 / 防火時效公證單位
閘門會有鬆動脫落風險，火場會 UL555/SMACAN-1819 不完全 (3rd party) 查 驗 標 準， 如 表四
蔓延）。 相符，對火場阻隔要求存有極大 所示。

– 防火閘門與牆板間固定工法 風險。 – 依 UL555/NFPA90A/SMACNA
錯誤：防火閘門套管未依照 1819 標準施工圖施工。
UL555 標準與牆板作 L 型角鐵 品質改善對策 – 訂定防火閘門安裝完工查驗基
固定。（影響：防火閘門有“脫 總結防火閘門產品功能與安裝品質 準，如 表五。
離牆板”風險，火場會蔓延）。 檢討，改善對策如下： – 訂防火閘門品質管制流程 (QC

NEW FAB ENGINEERING JOURNAL SEPTEMBTER 2013 73
