Page 70 - Vol.11

Tech
Notes
技術專文

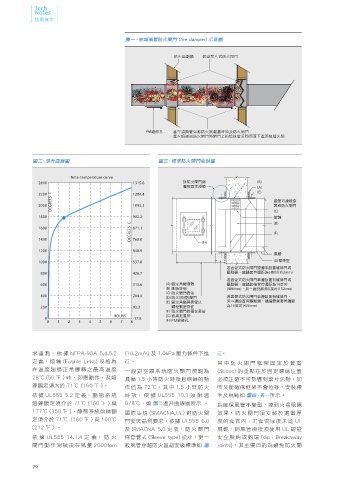

圖一、空調風管防火閘門 (fire damper) 示意圖

防火區劃牆 摺疊葉片式防火閘門

PM維修孔 當空調風管穿越防火區劃牆時須設防火閘門
當火焰通過防火閘門時閘門上的熔鍊會受熱而落下進而阻擋火焰

圖二、溫升曲線圖 圖三、標準防火閘門安裝圖

Time-temperature curve
2400 1315.6 詳防火閘門與 (B)
牆板固定規範 (A)
2200 1204.4 (E)
DEGREES F 風管可連接套
2000 1093.3 筒或防火閘門
(C)
1800 982.2 熔鍊
DEGREES C (F)
1600 871.1 (D)
1400 760.0 (H)
1200 648.9
風管
1000 537.8 (G)標準型
若套管式防火閘門雙邊未設置維修門或
800 426.7 驅動器，建議套管邊距為6英吋(152mm)
若套管式防火閘門單邊設置有維修門或
600 315.6 (A) 固定角鐵復甦 驅動器，建議該端套管邊距為16英吋
(B) 膨脹空間 (406mm)，另一端仍維持6英吋(152mm)
(C) 防火閘門套管
400 204.4 若套管式防火閘門單邊設置有維修門，
(D) 防火(防煙)閘門
(E) 固定角鐵與套管以 另一邊設置有驅動器，建議雙端套管邊距
200 93.3 螺栓緊密閂住 為16英吋(406mm)
(F) 防火閘門附著在套管
HOURS (G) 銜接至風管
0 -17.8
0 1 2 3 4 5 6 7 8 (H) PM維修孔

求 重 點， 依 據 NFPA-90A 5.4.5.2 (10.2m/s) 及 1.0kPa 壓力條件下進 三。
定義，熔鍊 (Fusible Links) 規格為 行。 其中防火閘門框架固定於套管
在溫度超過正常運轉之最高溫度 一般對空調系統防火閘門規範為 (Sleeve) 的重點在於固定螺絲位置
28℃ (50 ℉ ) 時，即應動作，及熔 具備 1.5 小時防火時效且熔鍊的動 必須正確不可影響到葉片活動，同
鍊額定須大於 71℃ (160 ℉ )。 作值為 72℃。其中 1.5 小時防火 時又能確保框架不會位移，安裝標
依 據 UL555 5.2 定 義， 動 態 系 統 時 效， 依 據 UL555 10.3 須 耐 溫 準及規範如 圖四、表一所示。
熔鍊額定須介於 71℃ (160 ℉ ) 與 978℃，如 圖二溫升曲線圖所示 。 為確保風管不變型，達到火場阻隔
177℃ (350 ℉ )，靜態系統熔鍊額 國際法規 (SMACNA,UL) 對防火閘 效果，防火閘門須安裝於適當厚
定須介於 71℃ (160 ℉ ) 與 100℃ 門安裝品質要求，依據 UL555 6.0 度的套管內，若套管厚度未達 UL
(212 ℉ ) 。 及 SMACNA 5.0 定 義， 防 火 閘 門 規範，則風管銜接須使用 UL 認證
依 據 UL555 14.1.4 定 義， 防 火 採套管式 (Sleeve type) 設計，對一 安全脫鉤或鈎環 (slip；Breakaway
閘門動作測試須在風量 2000fpm 般風管穿越防火區劃安裝標準如 圖 joints)，其主要目的為避免防火閘
