Page 74 - Vol.11

Tech
Notes
技術專文

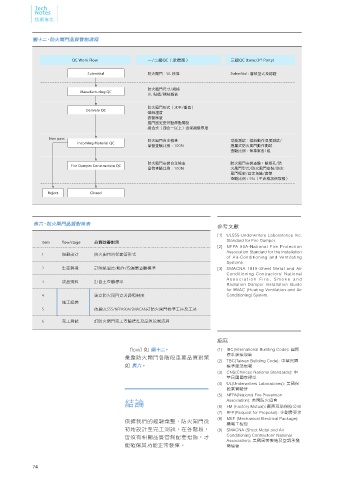

圖十二、防火閘門品質管制流程

QC Work Flow 一/二級QC（承攬商） 三級QC (tsmc/3 Party)
rd
Submittal 防火閘門：UL 核准 Submittal : 審核型式及認證

防火風門尺寸/規格
Manufacturing QC
UL 貼紙/稽核報告
防火風門形式（水平/垂直）
Delivery QC
熔絲溫度
套管厚度
風門固定套管點焊點間距
組合式（四合一以上）骨架襯墊厚度
Non pass 防火風門自主檢查 功能測試：熔絲動作溫度測試/
Incoming Material QC
品管查驗比例 : 100% 捲簾式防火風門動作測試
查驗比例 : 每專案各1組
防火風門安裝自主檢查 防火風門安裝查驗：檢修孔/防
Fire Damper Construction QC
品管查驗比例 : 100% 火風門型式/防火風門安裝/防火
風門框架/固定角鐵/套管
查驗比例 : 5%（不合格加倍取樣）

Reject Closed

表六、防火閘門品質對策表
參考文獻
[1] UL555-Underwriters Laboratories Inc.
item flow/stage 品質改善對策 Standard for Fire Damper.
[2] NFPA 90A-National Fire Protection
Association Standard for the Installation
1 規劃設計 防火閘門須採套管形式
of Air-Conditioning and Ventilating
Systems.
2 生產製造 訂熔絲溫度/動作/洩漏量查驗標準 [3] SMACNA 1819-Sheet Metal and Air
Conditioning Contractors' National
Association Fire , Smoke and
3 成品進料 訂自主查驗標準
Radiation Damper Installation Guide
for HVAC (Heating Ventilation and Air
4 建立防火閘門安裝證照制度 Conditioning) System.
施工組裝
5 依據UL555/NFPA90A/SMACAN訂防火閘門標準工序及工法

6 完工測試 訂防火閘門完工查驗標準及品質管制流程

縮寫
flow) 如 圖十二 。 (1) IBC(International Building Code): 國際
標準建築規範
彙整防火閘門各階段重要品質對策
(2) TBC(Taiwan Building Code): 中華民國
如 表六。 標準建築規範
(3) CNS(Chinese National Standards): 中
華民國國家標準
(4) UL(Underwriters Laboratories): 美國保
險業實驗所
(5) NFPA(National Fire Prevention
Association): 美國防火協會
結論 (6) FM (Factory Mutual): 廠商互助保險公司
(7) RFP(Request for Proposal): 企劃書要求
(8) MEP (Mechanical Electrical Package):
依據我們的經驗彙整，防火閘門從
機電工程包
初始設計至完工測試，在各階段， (9) SMACNA (Sheet Metal and Air
皆須有相關品質管制配套措施，才 Conditioning Contractors' National
Association): 美國風管製造及空調承攬
能確保其功能正常發揮。 商協會
