Page 60 - Vol.15

Tech
Notes
技術專文

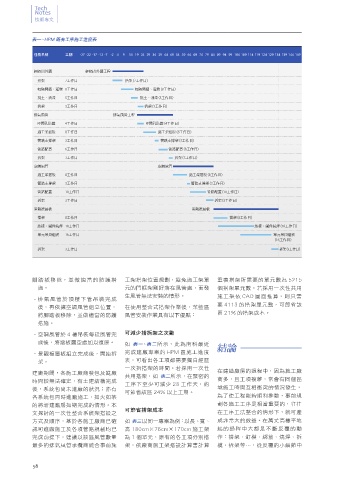

表一、HPM 既有工序施工進度表

任務名稱 工期 -27 -22 -17 -12 -7 -2 4 9 14 19 24 29 34 39 44 49 54 59 64 69 74 79 84 89 94 99 104 109 114 119 124 129 134 139 144 149

輕隔間外牆 輕隔間外牆工程
搭架 7工作日 搭架(7工作日)
輕隔間牆、灌漿 8工作日 輕隔間牆、灌漿(8工作日)
批土、油漆 5工作日 批土、油漆(5工作日)
拆架 3工作日 拆架(3工作日)
排氣風管 排氣風管工程
RF開孔防護 4工作日 RF開孔防護(4工作日)
施工架搭設 8工作日 施工架搭設(8工作日)
管路支撐架 3工作日 管路支撐架(3工作日)
管路配置 6工作日 管路配置(6工作日)
拆架 3工作日 拆架(3工作日)
空調風管 空調風管
施工架搭設 8工作日 施工架搭設(8工作日)
管路支撐架 3工作日 管路支撐架(3工作日)
管路配置 10工作日 管路配置(10工作日)
拆架 3工作日 拆架(3工作日)
景觀複層板 景觀複層板
搭架 8工作日 搭架(8工作日)
放樣、鐵件燒焊 18工作日 放樣、鐵件燒焊(18工作日)
單元吊掛組裝 16工作日 單元吊掛組裝
(16工作日)
拆架 3工作日 拆架(3工作日)

腳踏板移除，並做適當的防護措 工架搭架位置規劃，避免施工架單 重覆搭架所需要的單元數為 5215
施。 元的門框架剛好落在風管處，而發 個搭架單元數。若採用一次性共用
生風管無法安裝的情形。 施工架依 CAD 圖面推算，則只需
– 排氣風管於頂樓下管吊裝完成
要 4113 的搭架單元數，可節省該
後，再依據空調風管組立位置， 在使用整合式搭架作業後，菜籃區
區 21% 的搭架成本。
將腳踏板移除，並做適當的防護 風管安裝作業具有以下優點：
措施。

– 空調風管於 4 樓吊裝每段風管完 可減少搭拆架之次數
成後，將踏板露空處加以復原。 如 表一、表二所示，此為南科最近 結論

– 景觀複層板組立完成後，開始拆 完成建廠專案的 HPM 區施工進度
架。 表，可看出各工項都需要獨自經歷
一次拆搭架的時間。若採用一次性
建廠期間，各施工廠商發包及進廠 在建造廠房的過程中，因為施工廠
共用搭架，如 表二所示，在緊密的
時間較無法確定，有土建結構完成 商多，且工項複雜，常會有同個區
工序下至少可減少 28 工作天，約
後，系統包尚未進廠的狀況；亦有 域施工時間互相衝突的情況發生，
可節省該區 24% 以上工期。
各系統包同時進廠施工，如火如荼 為了使工程能夠順利推動，事前規
的將新建廠房如期完成的情形。本 劃各施工工序是相當重要的，往往
可節省搭架成本
文探討的一次性整合系統架搭設之 在工序工法整合的情形下，就可產
方式及順序，基於各施工廠商已確 如 表三以同一專案為例：以長、寬、 成非常大的效益。在萬丈高樓平地
認可進廠施工及各項管路規劃均已 高 180cm×76cm×170cm 施工架 起的過程中大都是不斷反覆的動
完成前提下，建議以該區風管數量 為 1 個單元，原有的各工項分別搭 作：搭架、釘模、綁筋、燒焊、拆
最多的排氣風管承攬商統合事前施 架，依廠商施工架搭設計算書計算 模、拆架等…，從反覆的小細節中

58
