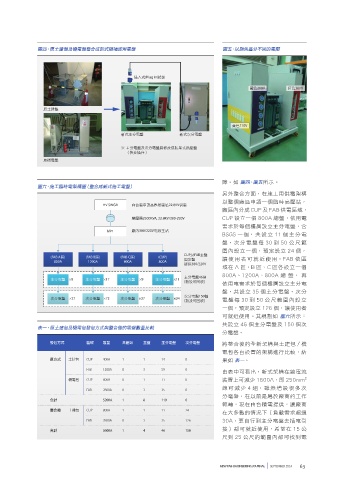

Page 65 - Vol.15

圖四、原土建盤及機電盤整合成新式隨插即用電盤 圖五、以顏色區分不同的電壓

插入式(Plug in)模組

藍色208V 紅色380V

原土建盤

黃色110V
新式主分電盤 新式次分電盤

※ 主分電盤及次分電盤將修改成防呆式插座盤
（快速插座）
原機電盤

障。如 圖四、圖五所示。
圖六、施工臨時電架構圖（整合成新式施工電盤）
另外整合方面，在施工用供電架構
以整個廠區申請一個臨時高壓站，
HV SWGR 向台電申請高壓變電站22.8KV供電
廠區內分成 CUP 及 FAB 供電區域，
變壓器2500KVA, 22.8KV/380-220V CUP 設立一個 800A 總盤，依用電
需求於每個樓層設立主分電盤，含
MP1 廠內380/220V電源主站
BSGS 一個，共設立 11 個主分電
盤，次分電盤每 30 到 50 公尺範
圍內設立一個，預定設立 24 個，
CUP及FAB主盤
(FAB A區) (FAB B區) (FAB C區) (CUP) 固定盤 讓使用者可就近使用。FAB 依區
800A 1200A 800A 800A
提供380/220V
域在 A 區、B 區、C 區各設立一個
800A、1200A、800A 總 盤， 再
主分電盤46個
主分電盤 ×9 主分電盤 ×17 主分電盤 ×9 主分電盤 ×11
(新設可回收)
依用電需求於每個樓層設立主分電
盤，共設立 35 個主分電盤，次分
次分電盤150個
次分電盤 ×27 次分電盤 ×72 次分電盤 ×27 次分電盤 ×24
(新設可回收) 電盤每 30 到 50 公尺範圍內設立
一個，預定設立 126 個，讓使用者
可就近使用。其規劃如 圖六所示：
共設立 46 個主分電盤及 150 個次
表一、原土建包及機電包發包方式與整合後的電盤數量比較
分電盤。
發包方式 區域 容量 高壓站 主盤 主分電盤 次分電盤 將整合後的全新架構與土建包 / 機
電包各自設置的架構進行比較，結
原方式 土建包 CUP 400A 1 1 14 0 果如 表一。
FAB 1200A 0 3 59 0
由表中可看出，新式架構在總電流
機電包 CUP 800A 0 1 11 0 裝置上可減少 1600A，即 250mm 2
線可減少 4 組，雖然增設很多次
FAB 2800A 0 3 35 0
分電盤，在以前是屬於廠商的工作
合計 5200A 1 8 119 0
範疇，現在由台積電提供，讓廠商
整合後 土建包 CUP 800A 1 1 11 24
在大多數的情況下（負載需求超過
FAB 2800A 0 3 35 126 30A，要自行到主分電盤去插電引
合計 3600A 1 4 46 150 接）都可就近使用，希望在 15 公
尺到 25 公尺的範圍內都可找到電

NEW FAB ENGINEERING JOURNAL SEPTEMBER 2014 63
